Tutorial en video de nanoCAD - NanoCAD en Español

1 - Introducción

En este vídeo, aprenderás las funciones más básicas, como iniciar NanoCAD, acceder a los planos que has utilizado recientemente, navegar por la interfaz de usuario y cómo encontrar los comandos que necesitas utilizar.

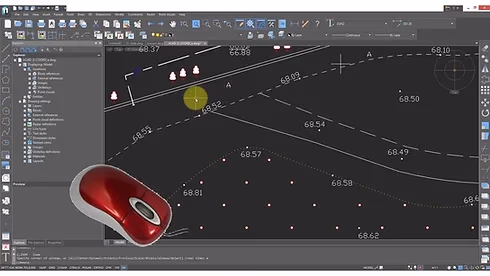

2 - Navegación

Los dibujos son mucho más grandes que la pantalla del ordenador, por lo que es importante desplazarse (pan) por los dibujos y ver las partes más de cerca (zoom). NanoCAD agiliza el "pan y zoom" en tiempo real de dibujos grandes. En este vídeo, aprenderá a manipular el ratón para desplazarse rápidamente por los dibujos.

3 - Trazado de líneas

En este vídeo, aprenderá a dibujar y editar líneas como objetos individuales y como rectángulos. Se pone énfasis especial en el uso de auxiliares de dibujo como el snap de objetos, el seguimiento de objetos y el seguimiento polar, ya que estos le ayudan a dibujar líneas relativas a otros objetos. Verá cómo dibujar líneas con coordenadas x,y y utilizando la entrada directa.

4 - Dibujo de arcos

Los arcos quizás sean el objeto más complicado de dibujar en CAD, y NanoCAD proporciona una docena de formas de hacerlo. En este video, aprenderá a dibujar y editar arcos básicos, y luego aprenderá las diferencias entre ellos. También aprenderá soluciones para dibujar arcos en circunstancias especiales.

5 - Trazado de polilíneas

La línea es el elemento CAD más básico, pero las polilíneas son posiblemente las más utilizadas. Una polilínea está compuesta por uno o más arcos y segmentos, como si fuera un único elemento. Este tutorial muestra cómo dibujarlas y editarlas. Se presta especial atención a la conversión de polilíneas en objetos spline. Los consejos adicionales muestran cómo manipular la spline, y cómo convertir un grupo de líneas y arcos en polilíneas.

6 - Inserción de texto

El texto es importante para proporcionar información en los dibujos, y NanoCAD proporciona dos formas de colocar texto: Texto y MText. En este vídeo, aprenderá a utilizar el comando Text para colocar líneas de texto individuales, editar la escritura y cambiar el aspecto del texto.

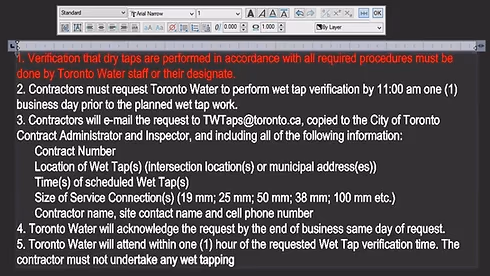

7 - Texto multilineal

A veces es necesario colocar párrafos enteros de texto, y para ello se utiliza el MText - abreviatura de texto multilineal. En este vídeo, aprenderá a ejecutar el comando MText y especificar la anchura del bloque de texto, pegar varios párrafos de texto y, a continuación, editarlo y cambiar su formato.

8 - Círculos y elipses

En este vídeo, aprenderá a dibujar círculos y elipses mediante diversos métodos y posteriormente a editarlos utilizando pinzamientos y el panel de propiedades. El vídeo incluye consejos sobre cómo convertir círculos en arcos y arcos en círculos.

9 - Rectángulos y polígonos

NanoCAD dibuja rectángulos y polígonos regulares a través de polilíneas. En este vídeo, aprenderá a dibujarlos mediante diversos métodos, así como a editarlos utilizando pinzamientos y el panel de propiedades.

10 - Sombreados y rellenos

Los sombreados se utilizan para mostrar secciones cortadas e indicar tipos de material. Los gradientes se utilizan para llenar áreas de color y simular un aspecto 3D. En este vídeo, aprenderá a utilizar los comandos Sombreado rápido y Gradiente rápido para llenar áreas con sombreados y gradientes y, a continuación, a utilizar los cuadros de diálogo de los comandos Sombreado y Gradiente para controlar el aspecto de los patrones. También aprenderá lo fácil que es editar patrones de sombreado.

11 - Dibujo de Splines

Los splines se desarrollaron por primera vez para crear curvas suaves en los cascos de los barcos. NanoCAD también crea splines. En este vídeo aprenderá a dibujar splines mediante dos métodos diferentes: puntos de ajuste y puntos de control. Verá cómo editar splines con pinzamientos, y ajustar sus parámetros con el panel de Propiedades.

12 - Mover y copiar objetos

La opción Mover permite cambiar la posición de los objetos en los dibujos, mientras que la opción Copiar permite hacer copias sin esfuerzo. En este vídeo, aprenderás a utilizar los comandos Mover y Copiar, que son muy similares. Además, aprenderás a mover y copiar objetos sin tener que utilizar comandos, y a copiar objetos entre dibujos.

Cargar mas

13 - Como borrar elementos

Los programas de diseño asistido por ordenador facilitan la tarea de dibujar, pero también la de borrar, además de deshacer errores. En este vídeo, aprenderá a utilizar el comando Delete (Suprimir) para borrar una o varias entidades de los dibujos y, a continuación, a deshacer la acción con el comando Undo (Deshacer), así como a rehacer la acción deshecha. También aprenderás trucos para seleccionar muchas entidades rápidamente.

14 - Copias reflejadas

A veces hacemos dibujos de elementos simétricos, y aquí el comando Mirror agiliza su creación. Hace copias reflejadas. En este vídeo aprenderás a utilizar el comando Mirror para crear objetos simple y doblemente simétricos, así como la opción Perpendicular del comando.

15 - Recorte y ruptura

El Trim nos permite eliminar porciones de objetos situados entre otros elementos, mientras que el Break recorta objetos por sí solos. En este vídeo, aprenderás a utilizar el comando Trim para recortar y extender objetos y, a continuación, a utilizar el comando Break para realizar cortes en los objetos. Aprenderás las peculiaridades del proceso de selección del comando Break y su opción Primer punto.

16 - Fillet y Chamfer

El empalme redondea las esquinas, mientras que el chaflán corta las esquinas en ángulo. En este vídeo aprenderá a utilizar el comando Fillet para redondear las intersecciones de los objetos y, a continuación, el comando Chamfer para cortar las intersecciones en ángulo. Los dos comandos tienen muchas opciones en el cuadro de diálogo de Propiedades, y este vídeo te ofrece una rápida visión general de ellas. Por último, aprenderá un caso especial de redondeo de polilíneas.

17 - Extender, unir y estirar

En esta clase, aprenderá sobre el comando Extender y cómo extiende los objetos abiertos hasta las líneas de contorno, por lo que es lo contrario del comando Recortar. El comando Unir combina dos o más objetos similares en uno solo, y convierte arcos en círculos. El comando Estirar tiene una serie de limitaciones a la hora de seleccionar inicialmente los objetos, que aprenderás en este vídeo, pero su incomodidad es afortunadamente superada con los pinzamientos

18 - Rotación y redimensión

NanoCAD permite la rotación de objetos en dibujos a cualquier ángulo, sin afectar al resto del dibujo - de forma similar cambiar el tamaño de los objetos. Esto se hace con los comandos Rotate y Scale. En este vídeo, aprenderás a utilizar el comando Rotate para rotar objetos moviendo el cursor, especificando un ángulo preciso o relativo a otro objeto, así como a "rotar" todo el dibujo. Aprenderá a aumentar y reducir el tamaño de los objetos con el comando Scale (Escala).

19 - Copias Paralelas (Offset)

El comando Offset realiza copias paralelas de objetos. En este vídeo, aprenderá a utilizar el comando Offset con objetos curvados y rectos, así como a utilizar las opciones Múltiple, Deshacer, Capa, Borrar y A través del comando.

20 - Matrices de elementos

Las matrices generan copias de objetos en patrones rectangulares o polares. En este vídeo, aprenderá a utilizar el comando Matriz y sus múltiples opciones para generar copias de objetos en filas, columnas y patrones circulares.

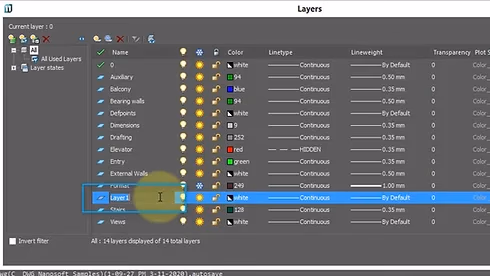

21 - Control de capas

Las capas son una forma eficaz de organizar la información en los dibujos. Puede colocar grupos similares de elementos en sus propias capas, por ejemplo, todas las puertas en una capa de PUERTAS o las escaleras en una capa de ESCALERAS. Esto te permite realizar dos acciones: cambiar sus propiedades como grupo ( como el color o el tipo de línea), y activar y desactivar las capas innecesarias.

22 - Capas con filtros

Cuando los dibujos contienen muchas capas (algunos pueden contener miles), NanoCAD le ayuda a controlarlas mediante filtros, grupos y estados. Los filtros reducen la cantidad de capas mostrando sólo las que coinciden con determinados criterios, como el mismo color o un nombre similar.

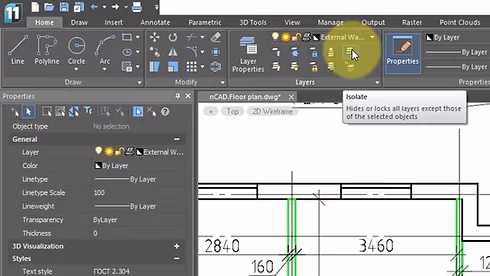

23 - Herramientas de capas

NanoCAD proporciona una docena de comandos que le permiten manipular capas y elementos en las capas de maneras específicas: Activar y desactivar capas. Congelar y descongelar, bloquear y desbloquear capas mediante la selección de elementos. Seleccionar una entidad para cambiar la capa a actual y muchas mas.

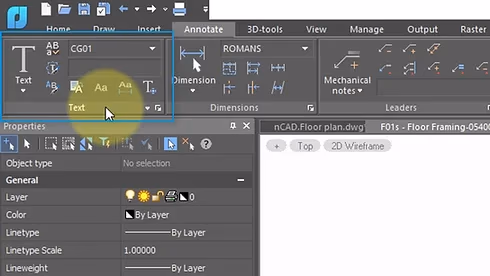

24 - Trabajo con textos

El texto proporciona información sobre partes de los dibujos, como cotas, tablas, notas y bloques de título. En este vídeo, aprenderá a trabajar con texto, cambiar el estilo, la altura, y a redactarlo. También aprenderá a realizar comprobaciones ortográficas, a cambiar las mayúsculas, la anchura y el ángulo del texto, y a cambiar el formato entre texto normal y de contorno (texto rápido).

Cargar mas

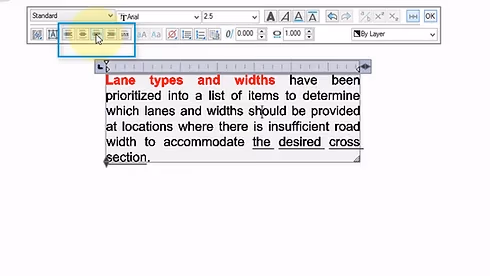

25 - Utilización de MText

NanoCAD cuenta con un editor de texto que funciona como un procesador de textos, llamado MText. En este vídeo, aprenderás a colocar párrafos de texto y a formatearlos, por ejemplo, poniéndolos en cursiva y cambiando los colores. Además, aprenderás a cambiar el cuadro delimitador de mtext, a moverlo, a cambiar la alineación, etc.

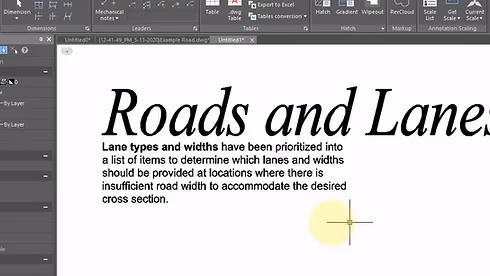

26 - Estilos de texto

El aspecto del texto se controla mediante estilos, que funcionan exactamente igual que en los procesadores de texto. En este vídeo se explica cómo funcionan los estilos de texto y cómo crear un nuevo estilo con el comando Estilo. Además, aprenderás a anular el estilo, así como la forma en que el punto de inserción del texto influye en su alineación en el dibujo.

27 - Anotaciones

Las notas se utilizan para señalar áreas de los dibujos. Una nota (o llamada) es un fragmento de texto que utiliza una línea de referencia para señalar el elemento de interés. En este vídeo aprenderá a utilizar el comando Note para colocar anotaciones, editarlas y crear estilos de anotaciones reutilizables.

28 - Acotación semiautomática

Aunque NanoCAD produce dibujos perfectamente precisos, es útil colocar cotas para tener idea del tamaño real de los objetos. En este vídeo, aprenderá a utilizar el comando mDim para colocar diversas cotas en entidades rectas, angulares y curvas, de forma semiautomática, ya que NanoCAD detecta el tipo de entidad para determinar la cota correcta.

29 - Modificación de cotas

Una vez colocadas las cotas pueden editarse. NanoCAD permite cambiar su posición y su aspecto. En este vídeo, aprenderá a utilizar los pinzamientos para cambiar la posición de las cotas y el panel Propiedades para cambiar su aspecto. Además, aprenderá a romper las líneas de cota para que los dibujos tengan un aspecto más limpio y a invertir las puntas de flecha de las cotas.

30 - Estilos de cotas

NanoCAD permite cambiar el aspecto de las cotas mediante el uso de estilos. Aplique un estilo diferente y la cota tendrá un aspecto distinto al instante. En este vídeo, aprenderá a crear un nuevo estilo de cota y a aplicarlo a las cotas existentes. Además, aprenderá a cambiar el aspecto de una cota al instante con la opción Propiedades del comando mDim.

31 - Métodos avanzados de acotación

NanoCAD tiene la flexibilidad de mostrar varios tipos de cotas avanzadas. En este vídeo aprenderá a mostrar cotas con distancias imperiales y métricas, así como cuatro tipos de tolerancias.

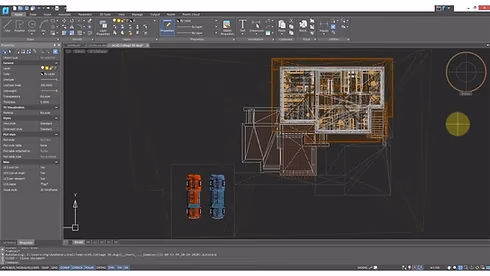

32 - Introducción al diseño en 3D con nanoCAD Pro

NanoCAD Pro es un software de modelado 3D de gran eficacia. En este vídeo, aprenderá algunos conceptos introductorios al modelado 3D, como el uso de UCS dinámicos para dibujar en caras 3D, el cambio rápido del punto de vista 3D y el ajuste de los modos de sombreado para que el modelo tenga mejor aspecto.

33 - Modelado 3D simple con nanoCAD Pro

NanoCAD Pro ofrece varias formas de crear modelos 3D. En este vídeo aprenderá a dibujar primitivas 3D, por ejemplo una caja. También aprenderás cómo convertir dibujos 2D en modelos 3D, tales como un rectángulo en una caja (con el comando Extrude) y en una forma de tubo (con el comando Revolve). Verás cómo editar estos modelos 3D utilizando pinzamientos, y aprenderás los nombres de las partes de un modelo 3D.

34 - Modificación de modelos 3D con nanoCAD Pro

Una vez colocados los elementos básicos de un modelo 3D con primitivas u objetos 2D extruidos, puede empezar a modificarlos. En este vídeo aprenderás a cambiar la forma de un modelo 3D mediante operaciones lógicas (booleanas) denominadas Unión, Sustracción e Intersección. También aprenderás a cambiar la forma con entidades 2D y con el comando PressPull.

35 - Otras formas de editar sólidos 3D con nanoCAD Pro

Probablemente, la edición más común que se realiza en sólidos 3D es redondear y aplanar aristas. En este vídeo, aprenderá a aplicar redondeos y chaflanes a sólidos 3D. Además, descubrirá un truco para editar un objeto de malla de polifaceta 3D y convertirlo en un sólido, con lo que se consiguen formas que de otro modo no serían posibles con los sólidos.

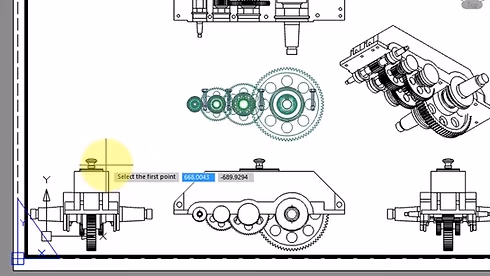

36 - Dibujos 2D a partir de modelos 3D en nanoCAD Pro

Una vez finalizado un modelo 3D, es una tarea habitual generar a partir de él planos 2D para el taller. nanoCAD Pro lo hace por usted de forma semiautomática. En este vídeo, aprenderá a generar planos y secciones 2D, así como a emplear secciones vivas para realizar planos de corte en una, dos y tres dimensiones.

37 - Creación e inserción de bloques

Diseñar con eficacia es muy importante en diseño asistido por ordenador (CAD), y una de las herramientas más eficaces es el bloque. Un bloque es un símbolo que se utiliza mucho, como una puerta o un cerrojo. En este vídeo aprenderás a crear e insertar bloques en los dibujos.

38 - Edición e intercambio de bloques en NanoCAD

Una vez que hayas añadido bloques a un dibujo, es posible que quieras modificarlos, y seguro que quieres utilizarlos en otros dibujos. En este vídeo aprenderá a editar y compartir bloques con otros dibujos.

39 - Bloques con atributos

Los bloques pueden contener datos denominados "atributos", como precios y números de modelo. En este vídeo se explica cómo añadir atributos a los bloques y extraer datos de ellos: Añadir atributos a los bloques. Introducir datos en los atributos- Edición de datos de atributos. Cambiar la visibilidad de los atributos. Exportar atributos a una hoja de cálculo

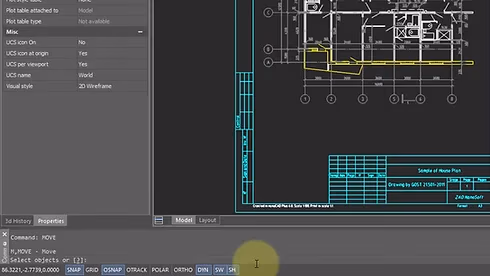

40 - Creación y trabajo con grupos

NanoCAD tiene varias formas de trabajar con conjuntos de elementos, y una de ellas se llama "grupos". Los grupos son esencialmente conjuntos de elementos de selección con nombre. En este vídeo, aprenderá a crear e insertar grupos en los dibujos

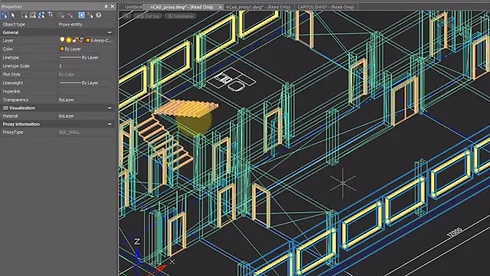

41 - Visualización de entidades proxy en nanoCAD

NanoCAD utiliza el formato de archivo DWG, lo que significa que puede abrir y editar ficheros de muchos otros programas CAD. Una peculiaridad de DWG es que puede definir objetos personalizados que son exclusivos de un programa. Cuando se abre un dibujo de este tipo en NanoCAD, los objetos personalizados se muestran como proxies - entidades que se pueden ver pero no muy editables. En este vídeo aprenderás a trabajar con objetos proxy

42 - Cómo insertar planos en los otros planos

A veces es necesario hacer referencia a otros dibujos, y NanoCAD le permite insertar esos otros dibujos en el que está trabajando. Esto se llama 'referencias DWG' o 'referencias externas' o 'xref' para abreviar. En este vídeo aprenderás a insertar dibujos en dibujos

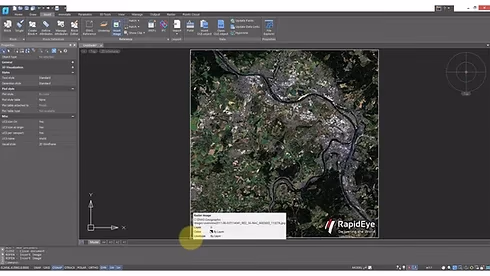

43 - Cómo insertar imágenes de trama en los dibujos

Puedes colocar imágenes rasterizadas, como fotografías, en dibujos y luego utilizarlas como fondos o para trazar sobre ellas. En este vídeo aprenderás a colocarlas en dibujos y modificarlas.

44 - Uso de matrices interactivas en nanoCAD

NanoCAD ofrece matrices paramétricas interactivas. En lugar de especificar su aspecto con un cuadro de diálogo o en la línea de comandos, puedes interactuar con ellas mientras dibujas la matriz. En este vídeo aprenderás a trabajar con matrices interactivas.

45 - Dibujo isométrico en nanoCAD

NanoCAD 21 introduce nuevas herramientas para crear dibujos isométricos. Estos dibujos muestran tres lados al mismo tiempo: izquierdo, superior y derecho, y parecen 3D, pero en realidad son 2D. En este vídeo aprenderás a trabajar con dibujos isométricos.

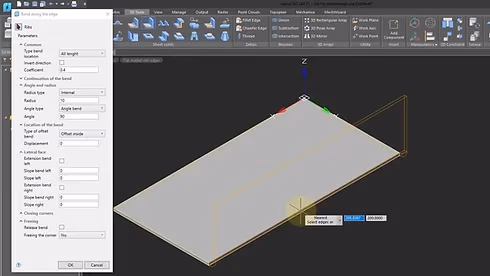

46 - Trabajos con chapa metálica en NanoCAD Mechanica

NanoCAD Mechanica permite el diseño paramétrico de chapas metálicas. La chapa metálica se dobla en formas y puede tener agujeros y otras propiedades. En este vídeo aprenderá a crear y editar piezas de chapa metálica.
