En el artículo de hoy aprenderemos a incluir a nuestro proyecto mapas de servicios de cartografía online para utilizarlos como fondo en Nanocad.
Primero en el menú superior abrimos la pestaña Insert -> Maps -> Map Underlay.

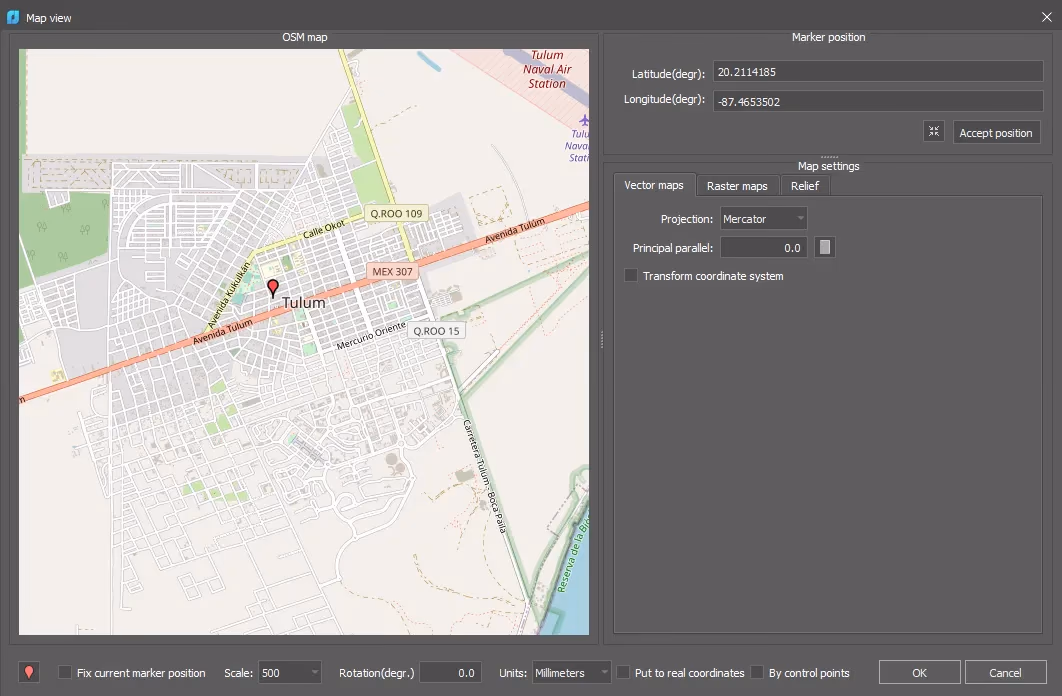

La ventana “Map view” permite cargar tres tipos de mapas: vectoriales ( Vector maps ), rasterizados ( Raster maps ) o de relieve ( Relief ). Cada tipo de mapa se configura en su propia pestaña en la parte derecha de la ventana.
Los mapas vectoriales se generan a través del servicio OpenStreetMap.
En la ventana de vista previa, seleccione el área de importación deseada. El mapa se desplaza con el botón izquierdo del ratón pulsado, y se escala girando la rueda.
Una vez seleccionada el área deseada, en la parte inferior del cuadro de diálogo se requieren los siguientes ajustes. Especifique la posición del marcador con respecto a la cual se realizará la inserción en el dibujo. Para ello, pulse el botón de ajuste del marcador situado en la parte inferior de la ventana de diálogo.
Además, la posición puede especificarse introduciendo manualmente las coordenadas en la sección Posición del marcador.
Al marcar la casilla Fix current marker position se fija la última posición establecida del marcador para todas las ventanas.
Establezca la escala del mapa, el ángulo de rotación del fragmento insertado con respecto al marcador (un ángulo positivo indica rotación en sentido contrario a las agujas del reloj) y las unidades de dibujo.
En la sección Vector maps, seleccione la proyección de la representación del mapa en el dibujo en la lista desplegable projection: Mercator, Gauss-Krueger o UTM. Si es necesario recalcular las coordenadas a partir del elipsoide WGS84, que representan los datos del servicio OSM, marque la casilla "Transform coordinate system"

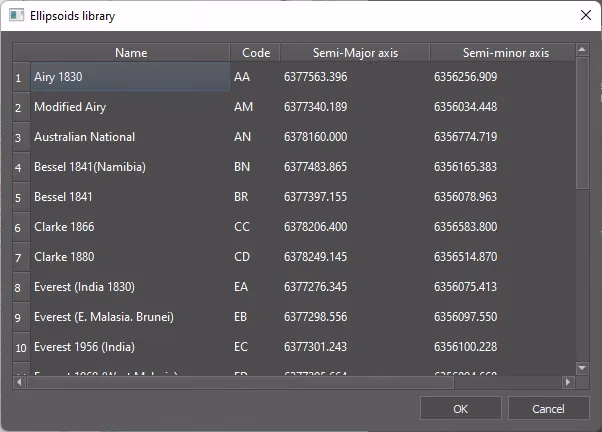

A continuación, seleccione el elipsoide de transformación de la biblioteca de elipsoides
Los parámetros de transformación se seleccionan del archivo transform_params.csv, que se encuentra en la carpeta C:\Program Files\Nanosoft AS\nanoCAD x64 23.0\UserDataCache\maplib\LIB y puede editarse para añadir nuevos parámetros de transformación.
Fragmento de fichero
H7,A71,1.1754269821,0.8335921287,-1.8427748075,0.3009209456, -0.2816885412,0.0489036851,-17.1676469987
donde:
H7 - signo de la transformación;
A71- nombre (identificación del usuario);
siguientes tres campos Dx, Dy, Dz - desplazamiento del centro relativo al centro WGS84 en metros;
tres campos siguientes Wx, Wy, Wz - rotación de los ejes respecto a WGS84 en segundos angulares;
factor de escala en unidades p.p.m. (partes por millón)- es 1/1000000 del complemento del factor a uno.
Después de configurar todas las propiedades necesarias, haga clic en el botón Insertar y especifique el punto de inserción en el dibujo. La posición del marcador se colocará en este punto.

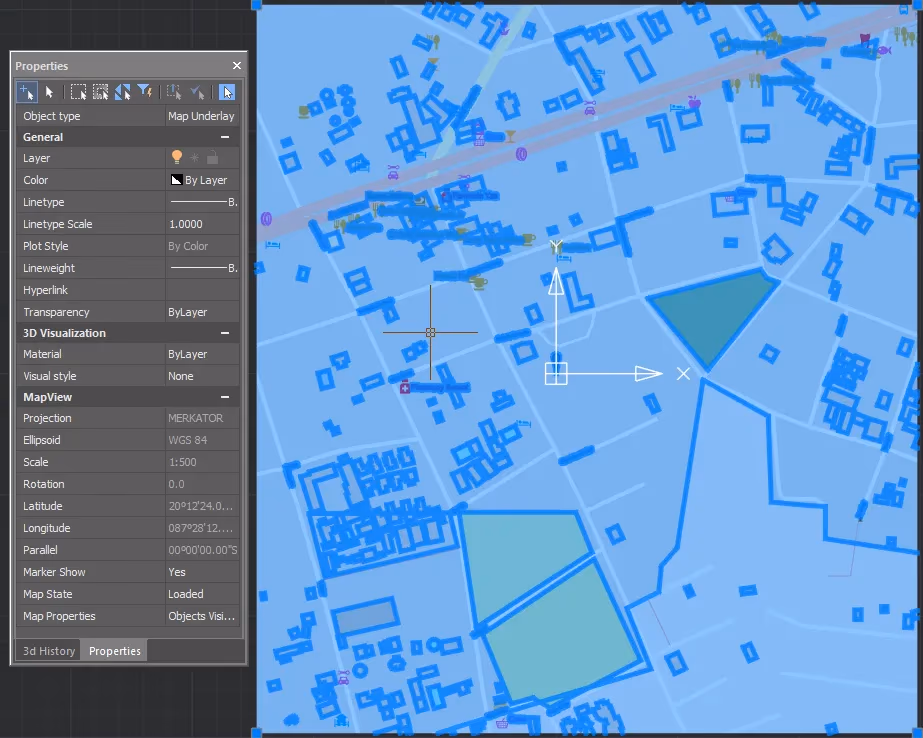

En la barra de herramientas Propiedades, se muestran las siguientes propiedades para la subcapa de mapa vectorial: proyección, elipsoide, mostrar marcador, escala, rotación.
La visualización del marcador puede desactivarse (parámetro Mostrar marcador).
Si es necesario, los mapas pueden desactivarse temporalmente (parámetro Estado del mapa). En este caso, sólo se mostrará el contorno de la subcapa en el dibujo, sin su contenido.

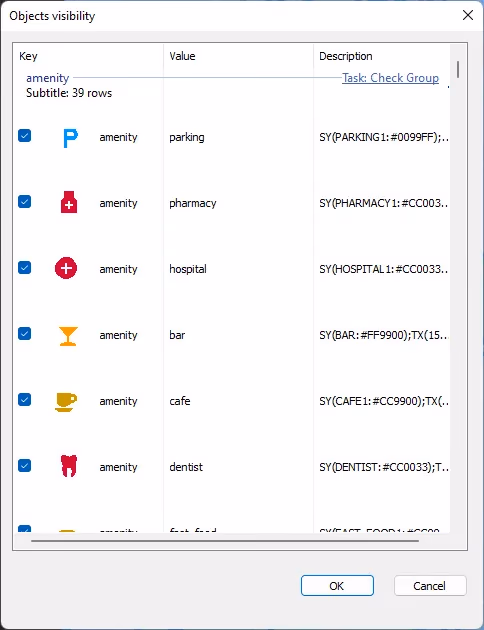

Además, es posible elegir las capas visualizadas. Para ello, haga clic en el botón situado a la derecha del elemento "Map properties".

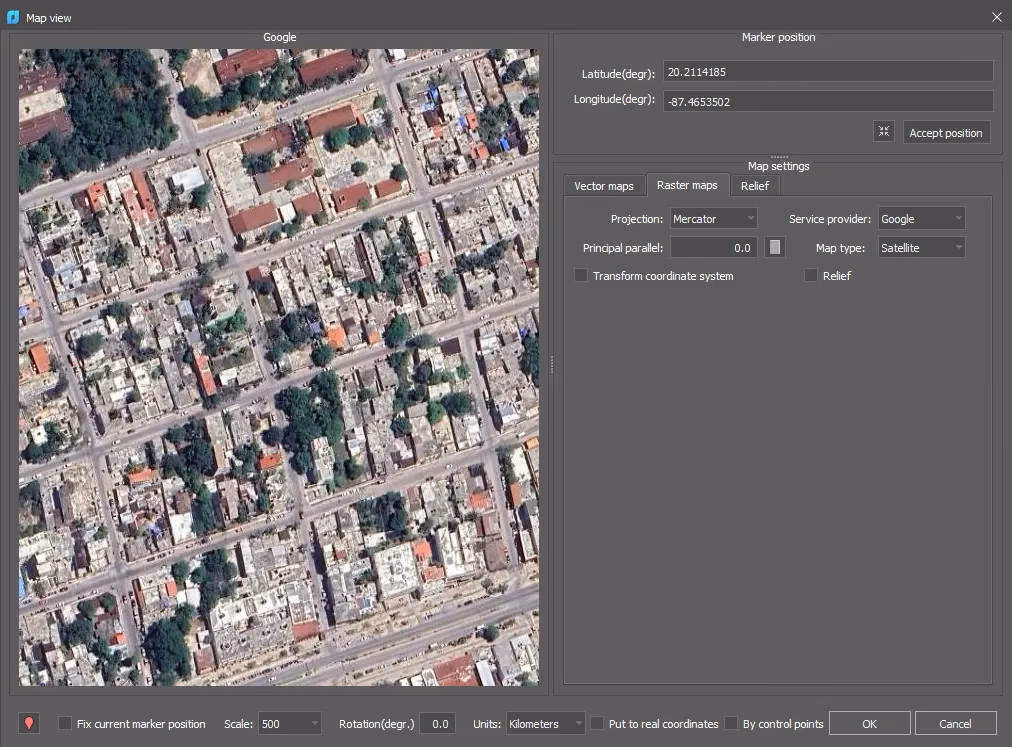

Existen varios servicios que ofrecen mapas rasterizados: OpenStreetMaps, Google Maps, YandexMaps, OSM Topo, MapBox, ArcGis, Bing.
Adicionalmente, algunos proveedores presentan diferentes tipos de mapas: callejeros, satélite, híbridos, de terreno, topo.
La configuración de importación es similar a la de los mapas vectoriales.
Además, para los mapas ráster se puede especificar la opción Relieve, que permite añadir la altura del terreno al ráster. La imagen se convierte en una textura extendida sobre un modelo de terreno en 3D.

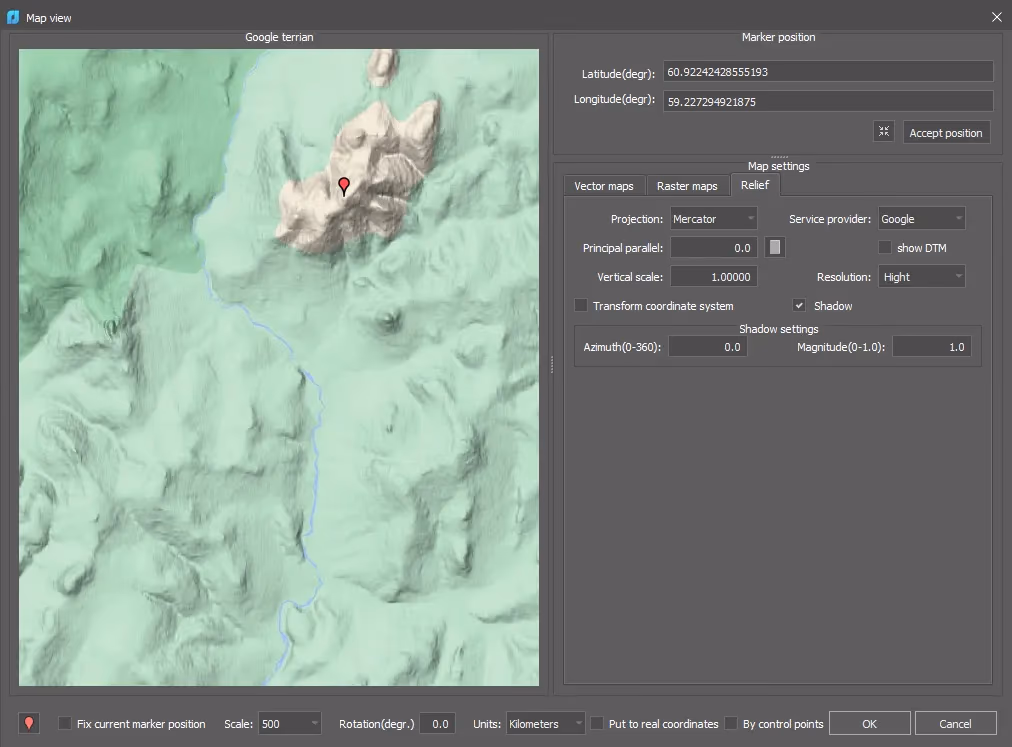

La pestaña Relief permite utilizar un modelo 3D del terreno como base. Para seleccionar la zona, se utilizan imágenes ráster de relieve de Google o imágenes de satélite de MapBox. El proveedor del modelo es el servicio MapBox.
Además de los ajustes estándar de importación, están disponibles los siguientes: escala vertical del relieve, selección de la paleta de colores de altura, sombra.
La casilla de verificación mostrar DTM permite mostrar el DTM real en la ventana al seleccionar el proveedor MapBox.
