Caja del módulo nanoCAD MCP para nanoCAD 26

Inteligencia artificial para tu trabajo en CAD

nanoCAD MCP

Menos tareas repetitivas.
Más tiempo para diseñar.

Conecta Codex o Claude Desktop con nanoCAD. Describe lo que necesitas, comparte las medidas o documentos de referencia y trabaja sobre el resultado en tu dibujo.

  • De croquis y tablas a geometría editable.
  • Variantes, vistas y cantidades a partir de tu diseño.
  • Cambios repetitivos en una sola petición.

Versión en desarrollo para nanoCAD 26 · Windows de 64 bits

Tus documentos también son parte del diseño

Trabaja con tus planos,
croquis y tablas

Redibujar un croquis, crear una variante de una pieza con otras dimensiones o contar componentes consume tiempo. Con nanoCAD MCP puedes encargar estas tareas al asistente y continuar trabajando sobre el resultado en nanoCAD.

Comparte con tu asistente una imagen, una tabla o una referencia técnica. La IA interpreta esa información; la conexión con nanoCAD le permite consultar y modificar el dibujo. Tú aportas los criterios del proyecto y revisas el resultado.

Descubre cómo aplicarlo en tu trabajo

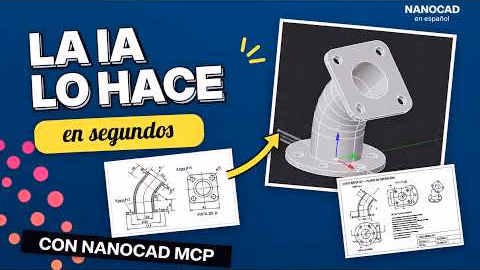

Del croquis al dibujo editable: pieza modelada en nanoCAD a partir de un croquis con cotas.

Aplicaciones en ingeniería

Resuelve tareas
que hoy haces a mano

Pasar un plano de una imagen a CAD, modelar una pieza y preparar sus vistas lleva tiempo. Con nanoCAD MCP puedes pedir estas tareas al asistente y revisar el resultado directamente en tu dibujo.

Recuperación de planos

Modelos 3D a partir de planos escaneados

Reconstruye piezas cuyos planos solo se conservan en papel, PDF o imágenes. Utiliza las vistas, secciones y cotas disponibles para obtener un modelo 3D editable y adaptar la pieza a nuevos diseños.

Prompt

Usa nanoCAD MCP para reconstruir en 3D la pieza de este plano escaneado. Revisa las vistas y las cotas; si falta alguna medida, pregúntame antes de continuar.

Ingeniería inversa

Geometría editable desde nubes de puntos

Recupera perfiles y superficies editables a partir de una nube de puntos. Reconstruye la geometría de piezas escaneadas para ajustar dimensiones, modificar formas o desarrollar variantes sin volver a modelarlas desde cero.

Prompt

Usa nanoCAD MCP para reconstruir este rotor a partir de la nube de puntos. Obtén perfiles editables para los álabes y revisa conmigo el resultado por etapas.

Topografía

Elaboración de planos topográficos

Genera automáticamente un plano topográfico editable en DWG con los datos de tu estación total. Incluye puntos, detalles del terreno y cotas altimétricas, organizados según los códigos de campo.

Prompt

Usa nanoCAD MCP para elaborar un plano topográfico a partir de estos archivos de levantamiento de Trimble. Representa los puntos y detalles según los códigos de campo, incluye las cotas altimétricas y prepara el plano a escala.

Modelado de piezas

Modelos y planos a partir de croquis

Crea una pieza 3D editable a partir de un croquis acotado. Nombra las piezas paramétricas en el árbol del modelo. Si importas un sólido ACIS, asígnale una etiqueta. Puedes desplazar la pieza o hacerle un barreno ciego y volver a encontrarla por su etiqueta. En un bloque de 30 mm de espesor, un barreno de 2 mm de diámetro y 3 mm de profundidad dejó 27 mm de material bajo el fondo. Puedes leer o cambiar el texto en la descripción del grupo del DWG con el comando CLASSICGROUP de nanoCAD. Elige qué arista redondear o achaflanar y mide paredes y barrenos en sección. En otra pieza importada, la etiqueta se conservó al restar un cilindro y al desplazar una cara lateral 1 mm. En el plano puedes acotar la distancia entre los centros de dos barrenos y comprobar cómo cambia al modificar su separación en la pieza.

Prompt

Usa nanoCAD MCP para crear un modelo 3D a partir del croquis.

Vectorización de planos

Planos de distribución a partir de bocetos

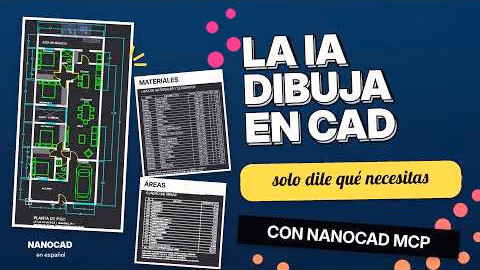

Convierte un boceto dibujado a mano en un plano editable en nanoCAD. Obtén superficies y tablas de cantidades a partir del dibujo, sin calcar, medir y contar cada elemento a mano.

Prompt

Dibuja el plano en nanoCAD. Crea bloques para los elementos repetidos.

Piezas normalizadas

Piezas normalizadas en 3D

Crea piezas 3D a partir de normas y catálogos técnicos, sin buscar cada medida ni modelar cada detalle a mano. Obtén modelos editables para incorporarlos a tus diseños.

Prompt

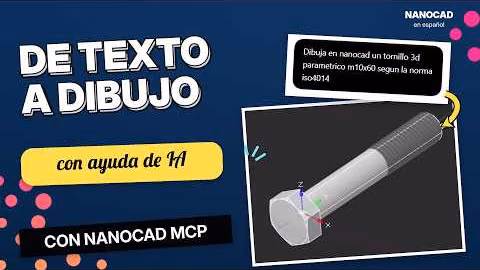

Dibuja en nanoCAD un tornillo 3D paramétrico M10×60 según la norma ISO 4014.

Cómo trabajar con el asistente

Explica, revisa y ajusta

  1. Aporta la información

    Indica qué necesitas y sobre qué parte del dibujo. Añade las medidas, unidades y referencias que definen el trabajo.

  2. Revisa el resultado

    Las instrucciones del asistente le indican que revise la posición de las vistas en nanoCAD antes de acotar. Después debe comprobar que las cotas se lean y revisar cada hoja modificada en el DWG. En una prueba con un plano ráster vinculado por ruta relativa, las capturas del dibujo activo y del DWG guardado mostraron el plano invertido verticalmente respecto a la imagen original. Ambas capturas incluyeron un aviso de orientación.

  3. Continúa con el diseño

    Pide los ajustes que falten o modifica el resultado con las herramientas habituales de nanoCAD.

Instalación

Conecta nanoCAD
con tu asistente

El instalador te guía para conectar las dos aplicaciones. No necesitas saber programar.

  1. 1

    Cierra nanoCAD

    Guarda los dibujos abiertos y cierra nanoCAD antes de iniciar la instalación.

  2. 2

    Ejecuta el instalador

    Abre el instalador de nanoCAD MCP, comprueba la carpeta de nanoCAD y selecciona el asistente que utilizas. Pulsa Install y, al terminar, Finish.

  3. 3

    Abre nanoCAD y tu asistente

    Abre nanoCAD y carga una copia de un dibujo para hacer la primera prueba. Después, abre Codex o Claude Desktop. Si el asistente ya estaba abierto durante la instalación, ciérralo y vuelve a abrirlo para que detecte nanoCAD MCP.

  4. 4

    Comprueba la conexión

    Pide al asistente que identifique el dibujo abierto antes de encargarle cambios.

    Usa nanoCAD MCP. Dime qué dibujo está abierto y muéstrame una vista general. No modifiques el dibujo.

Código abierto · MIT

El módulo nanoCAD MCP es gratuito, incluso para uso comercial. Puedes modificar y compartir su código bajo licencia MIT. Consulta las notas de la versión más reciente.

Código y licencia en GitHub (se abre en otra pestaña)

Respuestas breves

Preguntas frecuentes

¿Qué hace nanoCAD MCP?

Conecta tu asistente de inteligencia artificial con nanoCAD para que pueda consultar el dibujo y realizar operaciones sobre él. Escribes las peticiones en el asistente y revisas el resultado en nanoCAD.

¿Necesito saber programar?

No. Explica la tarea como se la explicarías a un compañero: qué necesitas, sobre qué elementos y con qué medidas. Puedes compartir imágenes, tablas o documentos con el asistente que utilices.

¿Qué necesito para reconstruir un croquis?

Una imagen legible y medidas de referencia. El asistente interpreta el croquis y utiliza nanoCAD para dibujar la geometría. Las cotas permiten comprobar las dimensiones; una fotografía por sí sola no garantiza la escala ni la precisión del resultado.

¿Puedo trabajar con normas y bases de datos?

Puedes proporcionar al asistente tablas de una norma o un catálogo para organizar designaciones y medidas, preparar datos para tu base de datos técnica y utilizarlos al dibujar. Revisa la edición de la norma y los datos extraídos. La carga en una base de datos concreta depende del formato y de las herramientas de esa base.

¿Funciona con nanoCAD Free?

Esta versión está diseñada para nanoCAD 26. La compatibilidad con nanoCAD Free y otras versiones no está confirmada. El trabajo en 3D requiere las funciones correspondientes de nanoCAD.

¿Qué debo revisar antes de usar el resultado?

Comprueba las medidas, la geometría y los requisitos de tu proyecto. La IA puede interpretar mal una imagen o una instrucción. En un plano de fabricación, revisa también materiales, tolerancias y cotas; las cotas 2D deben comprobarse de nuevo si cambia el modelo 3D.

¿Mis planos permanecen en mi computadora?

La conexión con nanoCAD funciona en tu computadora, pero el asistente puede enviar imágenes y datos del dibujo a su proveedor de inteligencia artificial. Para proyectos confidenciales, revisa las condiciones del servicio y las reglas de tu empresa.

¿Qué licencias necesito?

nanoCAD MCP no incluye la licencia de nanoCAD ni una suscripción al asistente de inteligencia artificial. Necesitas disponer de las aplicaciones y de las funciones que vayas a utilizar.
