nanoCAD Platform + 3D Modeling + Mechanica

Funciones de nanoCAD Mechanica

Herramientas para diseñar piezas y conjuntos, usar componentes normalizados, realizar cálculos y preparar documentación mecánica.

Diseño mecánico 2D y 3D

Combina dibujo DWG y modelado 3D con una biblioteca de piezas estándar y componentes paramétricos preparados para ingeniería mecánica.

Los cálculos, las normas de dibujo y las listas de materiales permanecen dentro del mismo proyecto para reducir tareas manuales.

Herramientas especializadas

Funciones para insertar componentes, desarrollar mecanismos y convertir el diseño en documentación de fabricación.

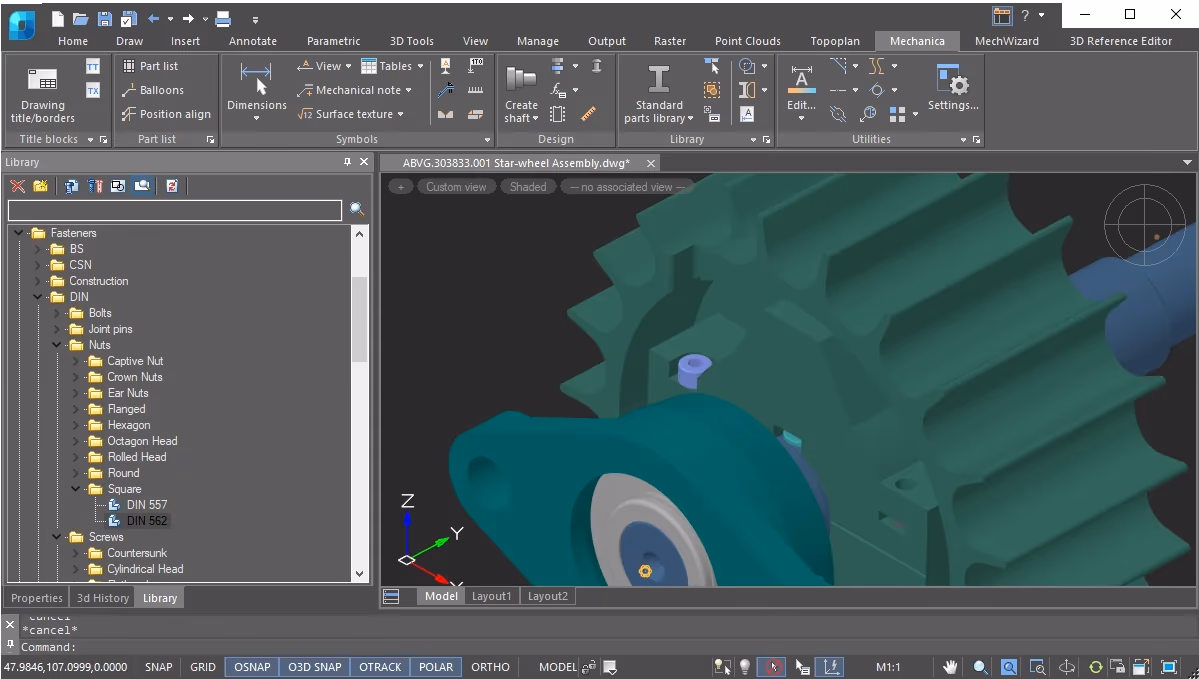

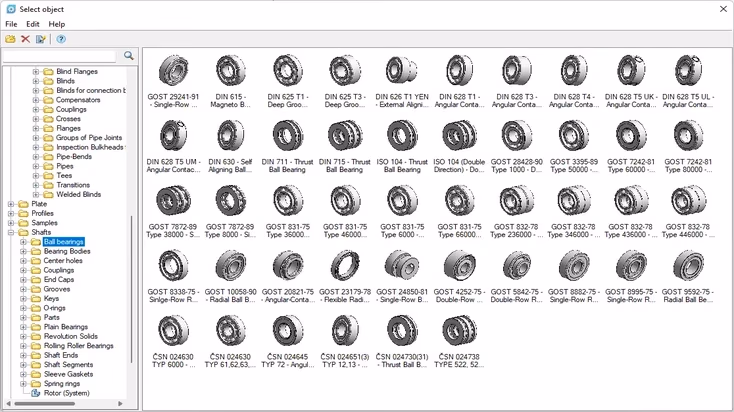

Busca e inserta tornillería, perfiles, rodamientos, engranajes, motores, reductores y componentes de tubería en 2D o 3D.

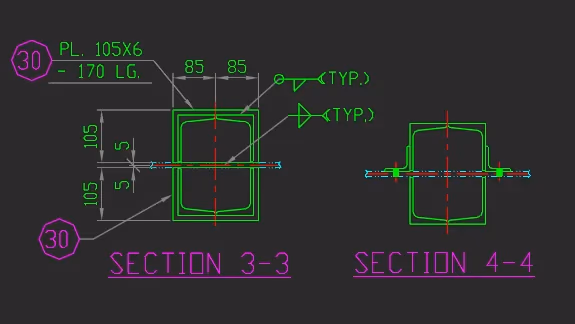

Crea vistas, secciones, cotas, símbolos tecnológicos, tablas y planos de varias hojas con comandos preparados para documentación mecánica.

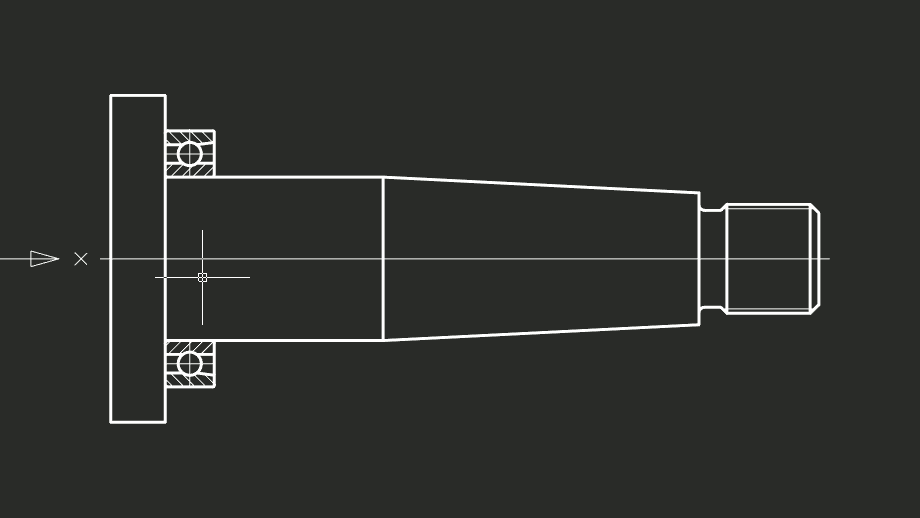

Cambia las medidas de una pieza y actualiza los componentes asociados del dibujo con los valores definidos en la base de datos.

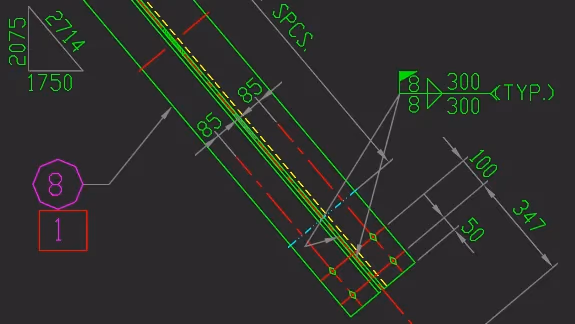

Aplica estilos, tolerancias, ajustes, rugosidades, notas técnicas y formatos basados en normas internacionales.

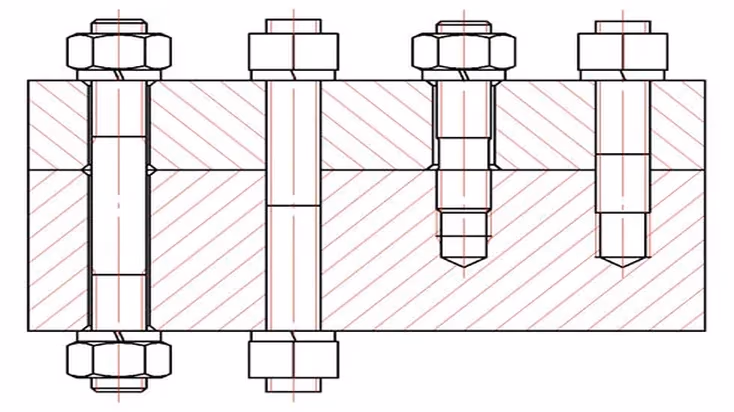

Configura pernos, tornillos, espárragos o remaches según el espesor de las piezas y genera patrones de fijación.

Crea listas vinculadas al dibujo y actualiza posiciones, cantidades y datos de las piezas cuando cambia el proyecto.

Calcula engranajes, fijaciones y vida útil de rodamientos, y genera informes con fórmulas y referencias ISO.

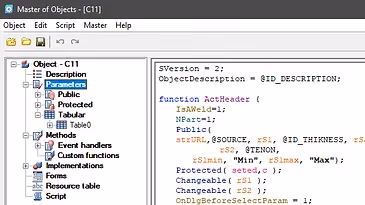

Crea dependencias entre objetos, define el comportamiento de piezas estándar y prepara componentes paramétricos propios.

Controla flechas, posición del texto y tolerancias con estilos preparados para distintas normas de dibujo.

También incluido

Herramientas adicionales para normalizar planos, calcular componentes y mantener actualizada la información del proyecto.

Crea ampliaciones que conservan su escala y se actualizan cuando cambia la geometría de origen.

Construye ejes, tramos de tubería y sus componentes con herramientas especializadas y datos editables.

Organiza la documentación de un conjunto en varias hojas sin separar planos, vistas y datos del proyecto.

Crea placas con medidas definidas, modifica sus pliegues mediante parámetros e incluye las piezas en la especificación.

Añade ajustes, desviaciones, rugosidades, soldaduras, marcas y otras indicaciones habituales de fabricación.

Genera tablas desde los objetos del dibujo y vuelve a actualizarlas cuando cambian sus datos.

Inserta bridas, juntas y conexiones de tubería normalizadas en versiones 2D y 3D.

Selecciona tornillos prisioneros, pasadores y otros elementos desde la biblioteca según la norma requerida.
