Lo nuevo en NanoCAD 25: Novedades y mejoras

Con el lanzamiento de NanoCAD 25, establecemos un nuevo estándar de rendimiento y capacidad en el software CAD profesional. Esta versión introduce mejoras sustanciales en la gestión de proyectos complejos, interoperabilidad y herramientas de automatización, todo diseñado para optimizar los plazos de entrega y la calidad de tus diseños. A continuación, detallamos las nuevas características que consolidan a NanoCAD como la solución CAD inteligente y definitiva.

Novedades de nanoCAD 25

Nueva Funcionalidad de nanoCAD

Se ha añadido un nuevo ajuste, Escalar Referencia de Bloque (disponible en PARAMS – Pestaña Opciones principales – Sección Editar), que te permite activar y desactivar el escalado de bloques. Por defecto, la opción está habilitada, y el bloque se escala cuando cambia la escala del símbolo.

Ajuste para Escalar Referencia de Bloque en nanoCAD 25

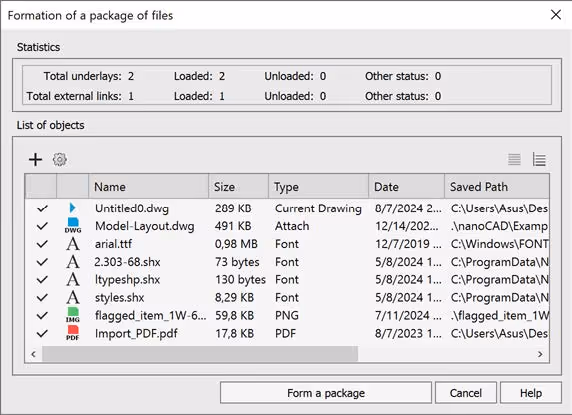

El diseño del diálogo Formación de un paquete de archivos (ETRANSMIT) ha sido actualizado y su funcionamiento optimizado. Se han cambiado los iconos de tipo de archivo y se ha añadido la capacidad de seleccionar múltiples archivos usando las teclas SHIFT y CTRL.

Diálogo de ETRANSMIT en nanoCAD 25

Se ha añadido la posibilidad de establecer la precisión de la exportación (EXPORT) al formato STL (*.stl) especificando la distancia máxima permitida entre puntos vecinos (Longitud máxima de cuerda).

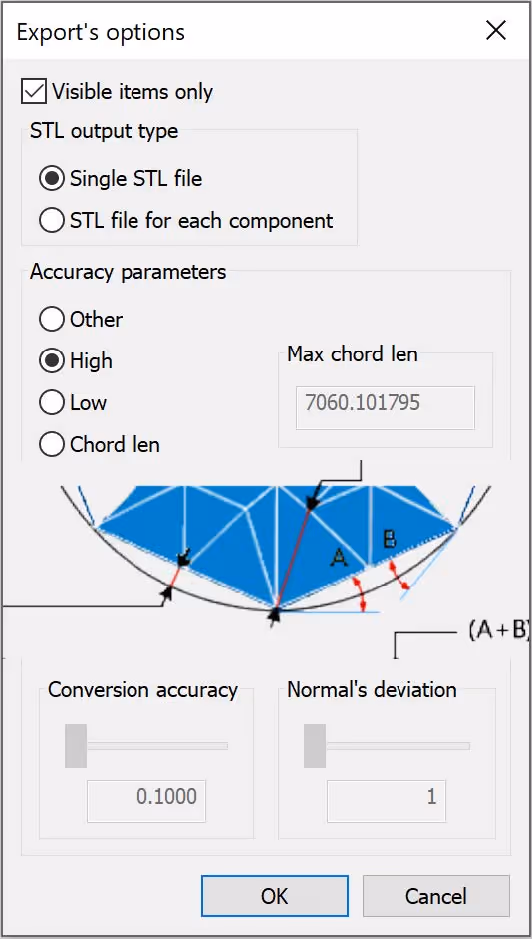

Precisión de la exportación (EXPORT) al formato STL

Para una interacción más conveniente con la interfaz, se han cambiado los iconos de los archivos no utilizados en la barra de herramientas funcional de Referencias Externas (EXTERNALREFERENCES).

Se ha añadido un nuevo comando de Cota Restringida (DCAUTO) para insertar Cotas Paramétricas con un solo comando (similar a MDIM). Este comando solo funciona en el modo de edición de bocetos.

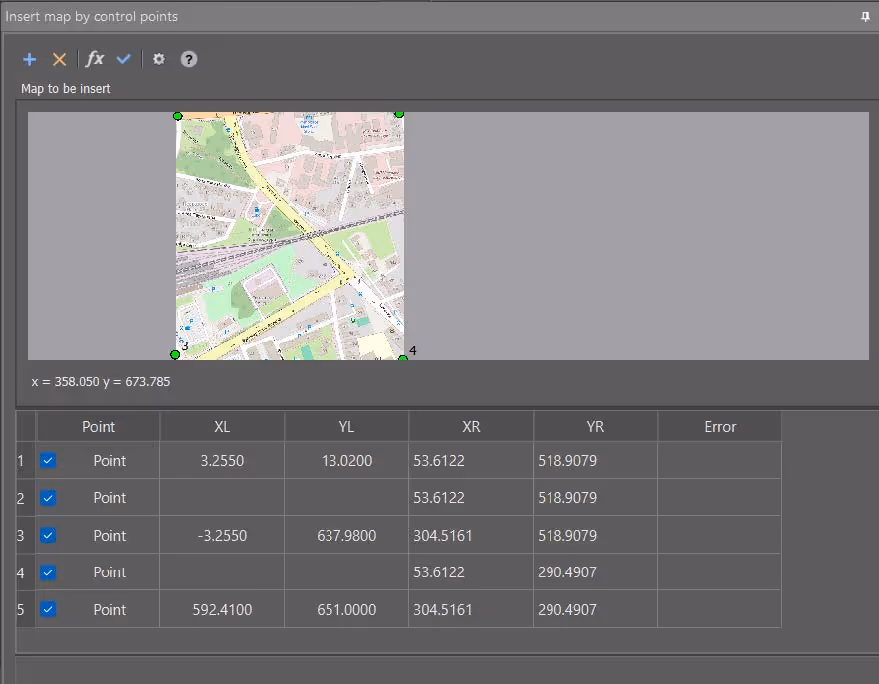

Se ha implementado la barra de herramientas Insertar mapa por puntos de control para insertar una capa subyacente de mapa ráster mediante puntos de control. Puedes abrir la barra de herramientas abriendo el diálogo Capa Subyacente de Mapa (MAPVIEW): en la pestaña Mapas Ráster, selecciona los parámetros requeridos, marca la casilla Por puntos de control en la parte inferior del diálogo y haz clic en el botón OK.

Insertar mapa por puntos de control

Exportar

Los formatos GLB y GLTF se han añadido al comando de exportación (EXPORT). Estos formatos para escenas y modelos 3D tienen las siguientes ventajas principales: tamaños de archivo pequeños, carga y procesamiento rápidos, y representación completa de la escena tridimensional.

Se ha añadido la posibilidad de especificar los ajustes de rotación del eje Y (hacia arriba) para exportar archivos GLB y GLTF.

Opciones de exportación a GLTF y GLB

Mini-Barra de Propiedades Rápidas

Se ha implementado una mini-barra flotante de Propiedades Rápidas (QUICKPROPERTIES) para una interacción más cómoda con la interfaz.

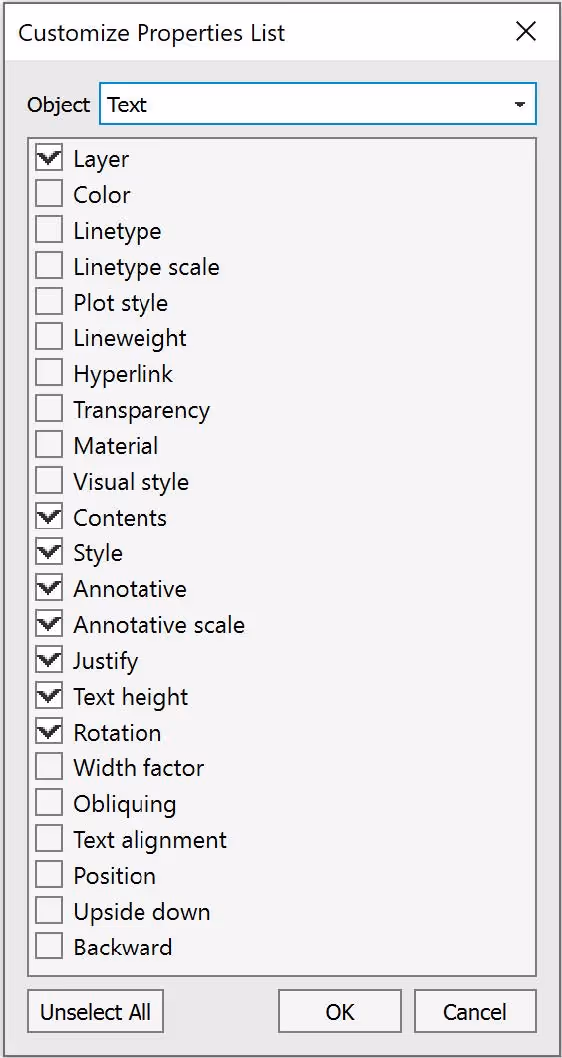

Mini-barra de Propiedades Rápidas y su personalización

Al hacer clic en el botón de Configuración, aparece el diálogo Personalizar Lista de Propiedades, donde puedes especificar las propiedades de cada tipo de objeto que se mostrarán en la barra flotante.

Mini-barra de Propiedades Rápidas y su personalización

Corrección Automática de Vectores

Se ha implementado un nuevo comando de Corrección de Vectores (AUTOVC). El comando te permite corregir desviaciones geométricas hechas durante la construcción o como resultado de la vectorización (trazado) automática y semiautomática para los siguientes objetos:

  • línea;
  • polilínea;
  • arco;
  • círculo.

La corrección automática te permite:

  • eliminar objetos más pequeños que el tamaño especificado;
  • restaurar contactos entre objetos;
  • “pegar” fragmentos en un solo objeto;
  • alinear líneas a lo largo de direcciones estándar (UCS, Orto-grid), si sus desviaciones no exceden el valor especificado por el usuario;
  • cambiar el orden de redondeo de las coordenadas de los objetos del dibujo.

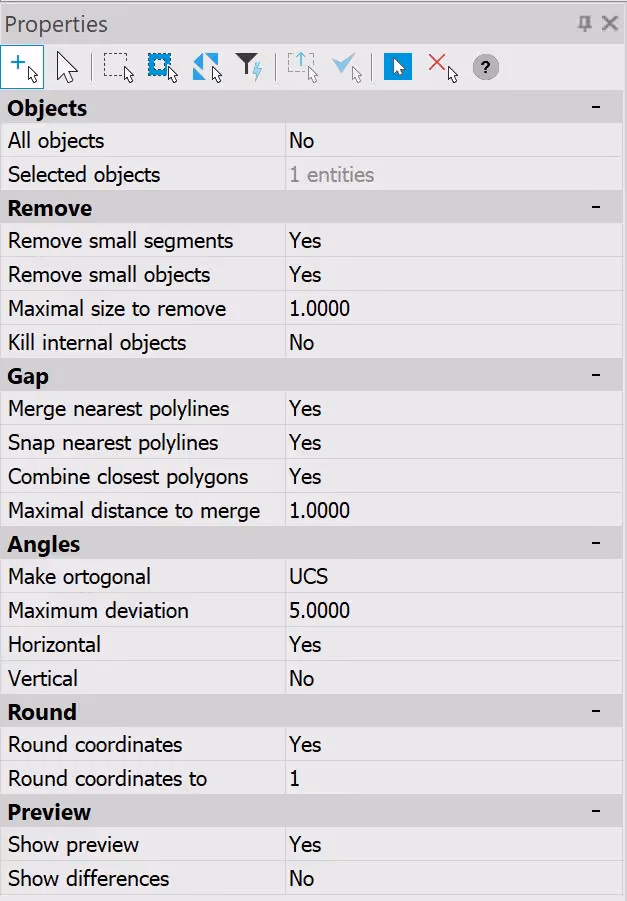

Corrección de Vectores

Recopilación de Datos en Caso de Error Fatal

Cuando ocurren errores críticos en el programa, se ha añadido la posibilidad de recopilar automáticamente datos que contienen estadísticas y cronología de eventos usando el comando ReportProblem.

El comando crea una carpeta especificando la hora y forma un paquete de archivos para su transferencia. Después de eso, se le solicita al usuario en el cuadro de diálogo que añada o elimine archivos para enviar. Luego hay dos opciones: puedes guardar el informe como un archivo ZIP y guardarlo en el ordenador (botón Guardar informe) o enviarlo por correo electrónico en formato EML (botón Enviar informe).

Procesamiento de Archivos por Lotes

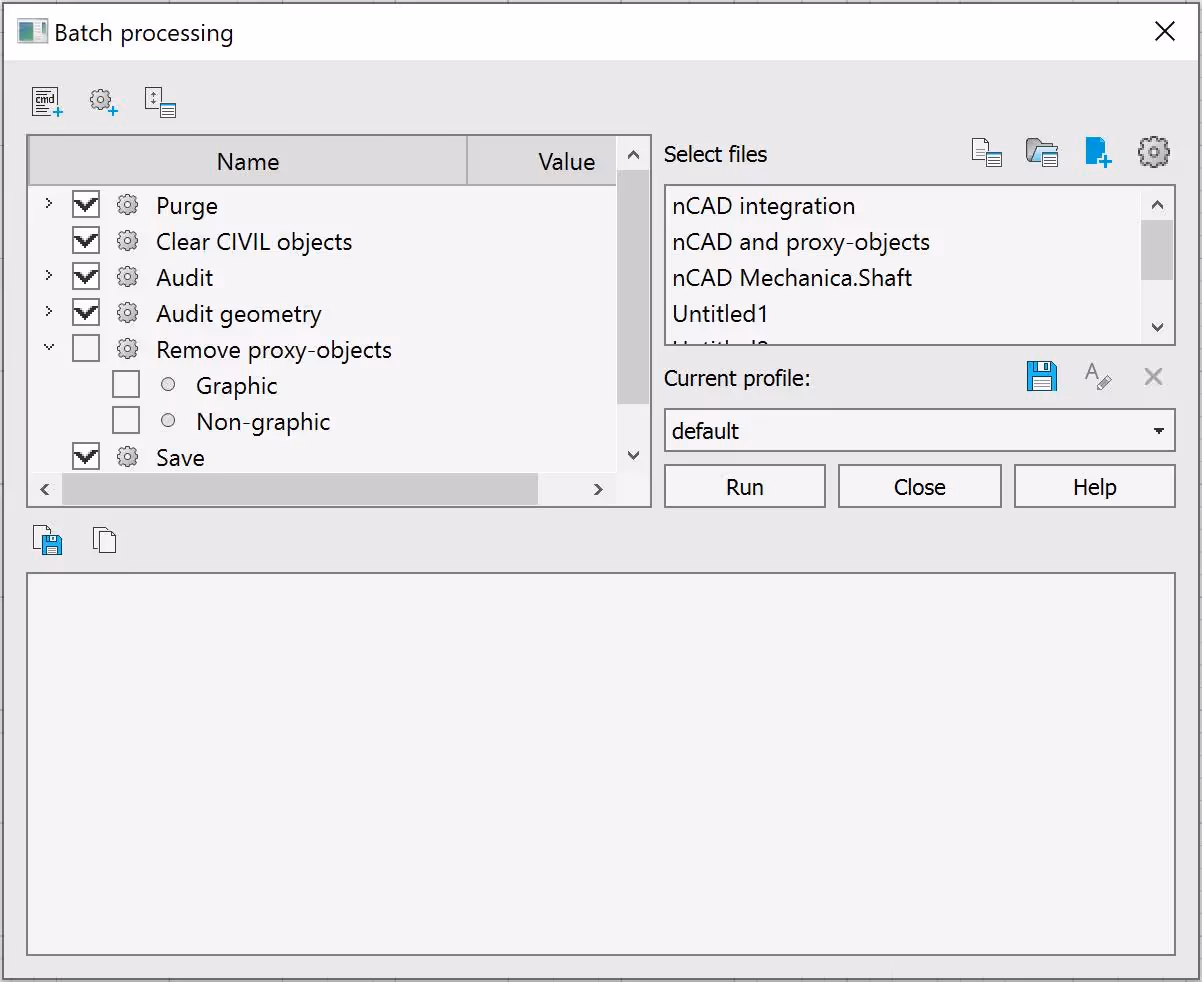

En la utilidad de Procesamiento de Archivos por Lotes (BATCHPROCESS) del perfil estándar por defecto, se ha añadido una etapa de procesamiento más: Eliminar objetos proxy (RMPROXY). Por defecto, la opción está deshabilitada. El comando te permite seleccionar el tipo de objetos proxy que se eliminarán (con y/o sin gráficos).

Ventana de Procesamiento de Archivos por Lotes

Se ha añadido el ajuste Añadir el archivo actual automáticamente a la lista de archivos seleccionados para el procesamiento por lotes.

Ventana de Procesamiento de Archivos por Lotes

Por defecto, el ajuste está habilitado y cuando ejecutas el comando Procesamiento de Archivos por Lotes (BATCHPROCESS), el dibujo actual se añade a la lista de Archivos seleccionados automáticamente.

Ahora puedes añadir a la lista de Archivos seleccionados no solo archivos con la extensión DWG (formato de dibujo), sino también DWT (formato de plantilla).

Conjunto de Planos (Sheet Set)

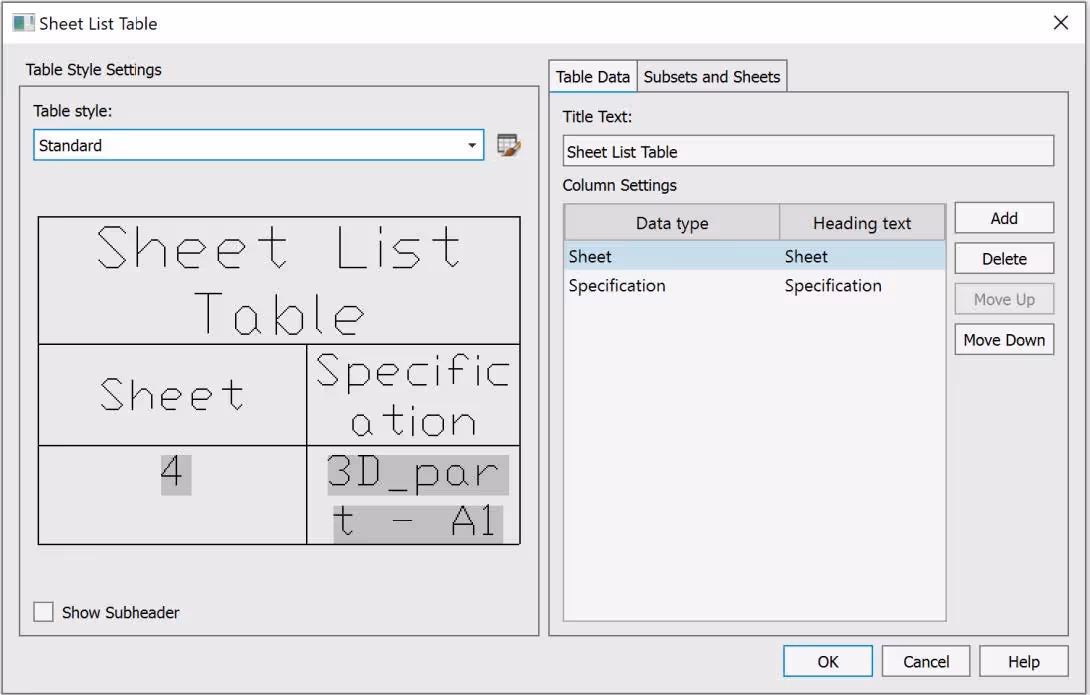

Se ha añadido el diálogo para configurar la Tabla de Lista de Planos, en el que puedes especificar los siguientes parámetros: estilo de tabla, texto del título, datos de la tabla (configuración de columnas), y también especificar un conjunto de planos guardado previamente o seleccionar planos para incluir en la lista.

Diálogo para configurar la Tabla de Lista de Planos

Se ha añadido la asociatividad de los archivos de formato DST. Ahora, los archivos del conjunto de documentación se abren automáticamente en nanoCAD y la barra de herramientas del Administrador del Conjunto de Planos (SHEETSET) se inicia simultáneamente.

Se ha añadido la posibilidad de mover planos dentro del conjunto/grupo de documentos simplemente arrastrándolos en la barra de herramientas del Administrador del Conjunto de Planos (SHEETSET).

Se ha mejorado la usabilidad del diálogo Renombrar y Renumerar Plano en la barra de herramientas del Administrador del Conjunto de Planos (SHEETSET) seleccionando automáticamente el campo Número.

En la pestaña Listas de Planos de la barra de herramientas del Administrador del Conjunto de Planos, se ha añadido el botón de menú para la publicación de los planos seleccionados o de todo el conjunto de planos. Las siguientes opciones de salida son posibles:

  • publicar en PDF;
  • publicar en Plotter;
  • publicar en DWF;
  • publicar en DWFx.

La publicación del conjunto de documentos/grupo de planos/conjunto de planos/plano también está disponible en el menú contextual del árbol del Conjunto de Planos.

Un nombre de archivo sugerido por defecto para un documento de varias hojas al trazar ahora coincide con el nombre del conjunto de documentación en lugar del nombre del primer plano.

Trazado (Plot)

La opción Crear marcadores se ha añadido al diálogo de configuración de Imprimir como PDF y del Trazador PDF Interno para crear marcadores para planos y vistas guardadas en un archivo PDF.

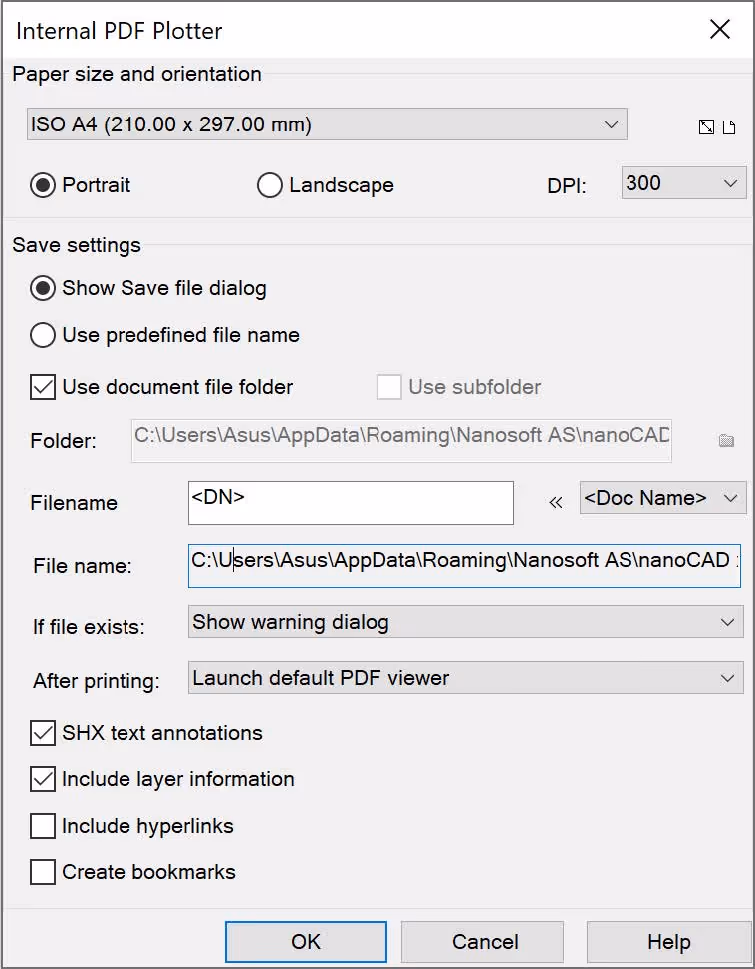

Diálogo del Trazador PDF Interno con nuevas opciones

Se ha añadido la opción Incluir hipervínculos a los diálogos de configuración del Trazador DWFx Interno, Trazador DWF Interno, Trazador PDF Interno e Imprimir como PDF. Esta opción convierte los hipervínculos del documento en hipervínculos funcionales en un archivo PDF.

Para todos los trazadores internos, se ha añadido la posibilidad de guardar la configuración del dispositivo de trazado como un archivo separado con la extensión PC3 para un uso fácil en múltiples ordenadores.

Se ha añadido la opción Usar subcarpeta a los diálogos de configuración de todos los trazadores internos para crear un directorio adicional con el nombre del formato (DWFx, DWF, EMF, PDF o Ráster) y guardar los archivos en la subcarpeta creada. La opción está disponible cuando los modos Usar nombre de archivo predefinido y Usar carpeta de archivo de documento están habilitados.

El archivo de configuración del trazador PC3 ahora se puede ubicar no solo en la carpeta de configuración de trazado estándar C:\Users\User_name\AppData\Roaming\Nanosoft AS\nanoCAD x64 25\PlotConfigs, sino también en el directorio donde se encuentra el propio archivo DWG.

Se ha optimizado la búsqueda de trazadores de red. El tiempo para conectarse a trazadores de red desconectados o "inexistentes" se ha reducido a varios segundos.

Un nuevo comando PARAMETERSCURLAYOUT, que abre el diálogo de Configuración de Página para configurar los ajustes de trazado del plano seleccionado.

Tablas

Se ha añadido un nuevo comando Recalcular todas las tablas en el dibujo (RECALCTABLES). El comando recalcula los datos en todas las tablas del dibujo. Al recalcular, se ignoran los bloqueos de recálculo automático y los bloqueos de informes. Durante el recálculo, se aplican las opciones de Actualizar informes y Recalcular.

Se ha implementado la posibilidad de cargar tablas (TABLE) desde archivos XLSX sin tener una suite ofimática preinstalada.

En las Tablas de nanoCAD (TABLE), se han añadido los siguientes botones para formatear texto en celdas a la interfaz del editor completo: Subrayado, Tachado, Supralineado, lo que te permite editar el texto en varias celdas de la tabla a la vez.

Editor de Tablas con nuevas opciones de formato

Texto

Se ha añadido una nueva variable de sistema MTEXTFIXED, que determina la visualización de objetos de texto difíciles de leer durante la edición (texto pequeño, grande o rotado se considera difícil de leer):

  • MTEXTFIXED = 0 (o 1) – el texto se muestra de acuerdo con el tamaño y la rotación en el dibujo;
  • MTEXTFIXED = 2 (valor por defecto) – el texto se muestra en un tamaño conveniente y en dirección horizontal.
Ejemplo de funcionamiento de la variable MTEXTFIXED Ejemplo de funcionamiento de la variable MTEXTFIXED

Las siguientes combinaciones están ahora disponibles para introducir caracteres de superíndice y subíndice en Texto Multilínea (MTEXT):

  • superíndice – CTRL + FLECHA ARRIBA;
  • subíndice – CTRL + FLECHA ABAJO.

Las combinaciones también funcionan en Tablas de nanoCAD (TABLE).

Las siguientes combinaciones están ahora disponibles para formatear Texto de una sola línea (TEXT):

  • texto tachado – %%K o CTRL + K;
  • texto subrayado – %%U o CTRL + U;
  • texto supralineado – %%O o CTRL + O.

Para todas las herramientas para crear y editar Texto Multilínea (MTEXT) y Texto de una sola línea (TEXT), la secuencia y el nombre de las alineaciones de párrafo se han unificado: Alinear a la izquierda, Alinear al centro, Alinear a la derecha, Justificado, Distribuido.

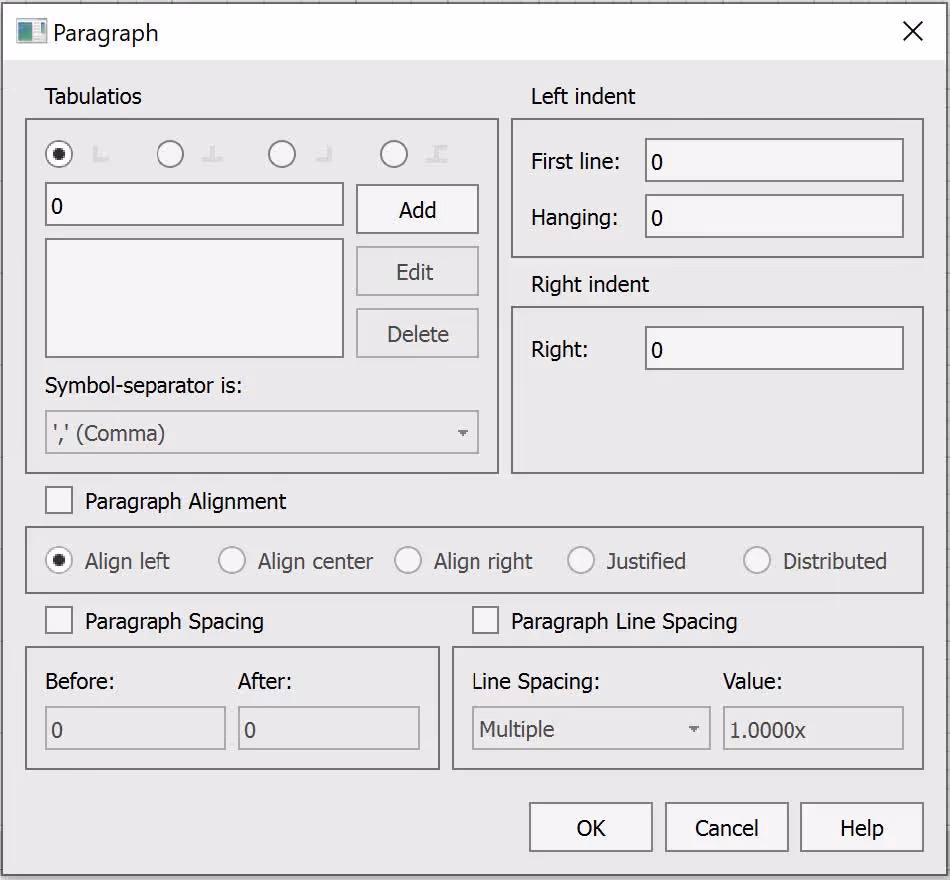

La funcionalidad del diálogo Párrafo, llamado desde la barra de Formato de Texto (MTEXT), ha sido expandida.

funcionalidad del diálogo Párrafo

Se han añadido los siguientes ajustes:

  • selección del tipo de tabulación, así como el número y las posiciones de las tabulaciones,
  • opciones y valores de sangría,
  • alineación de párrafo.

Se han expandido los ajustes para los intervalos antes y después de un párrafo y para establecer el interlineado dentro de un párrafo.

Se ha añadido un mensaje de advertencia al introducir valores no válidos del coeficiente de solapamiento en el diálogo Ocultar el Fondo (BACKGROUNDMASK).

Plantillas

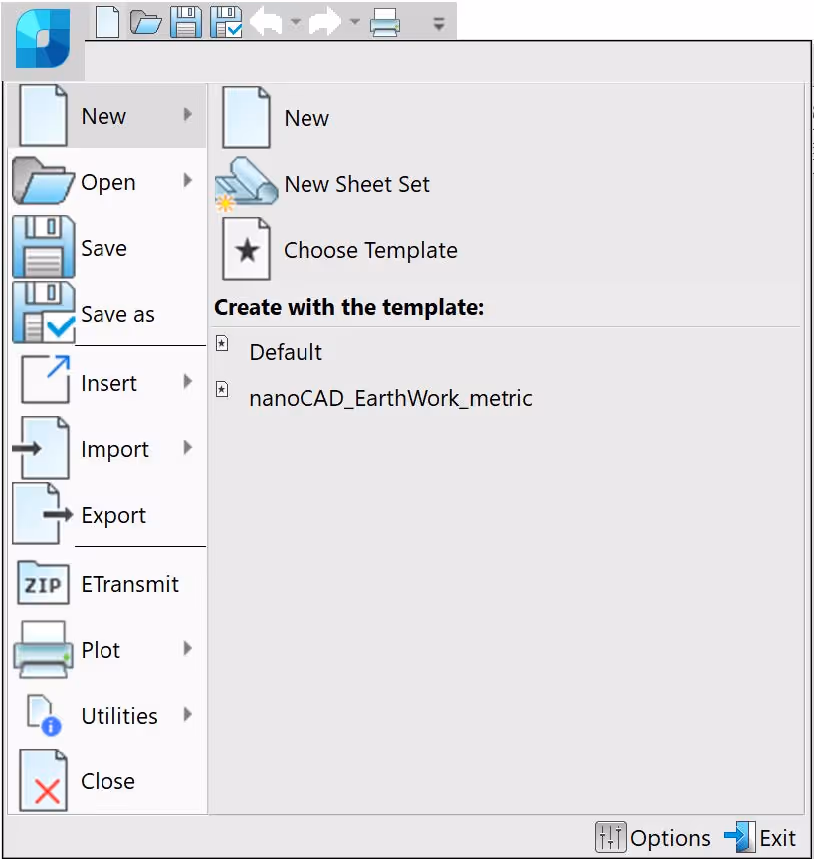

Se ha añadido la posibilidad de crear un nuevo documento basado en un archivo de plantilla DWT especificado al botón de nanoCAD.

Crear nuevo documento con plantilla

La lista de plantillas ofrecidas para la selección en el menú es limitada. Para seleccionar otra plantilla no presentada en la lista, abre el diálogo Elegir plantilla o configura la Lista de Nombres de Plantilla en la sección Uso de Plantillas del diálogo Opciones (OPTIONS).

El comando Elegir plantilla (TEMPLATESDIA) abre el cuadro de diálogo Elegir plantilla con una lista de plantillas de archivo.

Diálogo para elegir plantilla

Puedes añadir o eliminar una plantilla seleccionando el comando apropiado en el menú contextual. El orden de las plantillas se puede cambiar simplemente arrastrando y soltando.

Barras de Herramientas

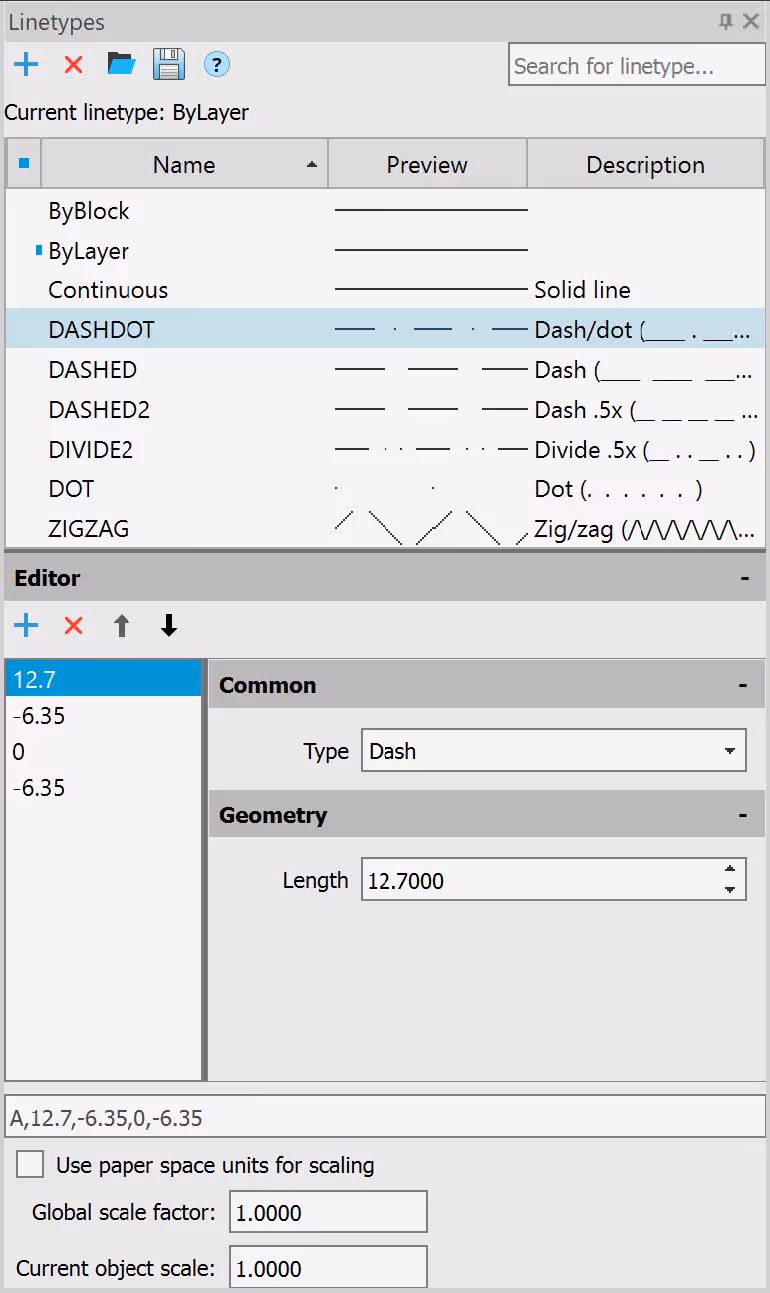

Las funciones del diálogo clásico Administrador de Tipos de Línea (STYLEEDITCMDCLASSIC) se han mejorado e implementado en la nueva barra de herramientas Tipos de Línea (STYLEEDITCMD). El editor de tipos de línea se encuentra directamente en la barra de herramientas y te permite editar rápidamente el tipo de línea seleccionado o crear uno nuevo.

Editor de Tipos de Línea

Las funciones del clásico Estilo de Texto (TEXTPROPSCMDCLASSIC) se han mejorado e implementado en la nueva barra de herramientas Estilos de Texto (TEXTPROPSCMD).

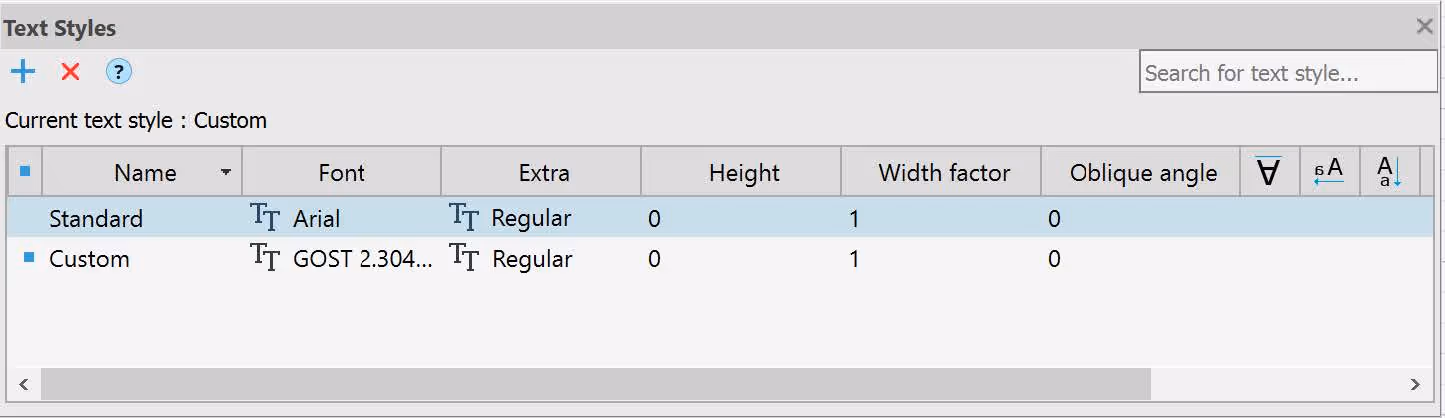

Editor de Estilos de Texto

Grupos

Al crear un grupo duplicado (un grupo que contiene el mismo conjunto de objetos que un grupo existente en el dibujo) usando los comandos GROUP y -GROUP, se ha añadido una solicitud adicional a la línea de comandos: “Ya existe un grupo con los mismos objetos. ¿Crear un nuevo grupo de todos modos?”.

Se ha optimizado el menú contextual para crear un grupo (GROUP). Los comandos Descomponer un Grupo, Añadir a Grupo y Eliminar del Grupo del menú contextual se bloquean al preseleccionar grupos existentes y objetos individuales.

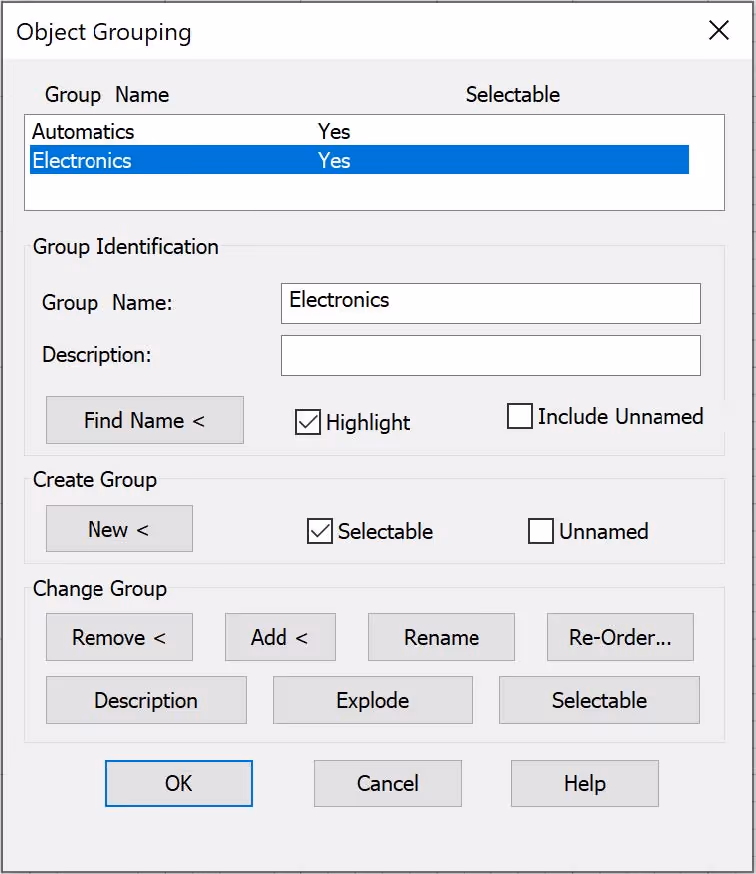

En el diálogo Agrupación de Objetos (GROUPCMD), se ha cambiado el mecanismo para resaltar objetos en el grupo seleccionado en la pantalla. Ahora el diálogo de Agrupación de Objetos no se cierra. Cuando la opción Resaltar está habilitada, el grupo cuya línea está seleccionada en la lista del diálogo se resalta en la pantalla.

Diálogo de Agrupación de Objetos

Actualizaciones de Diálogos

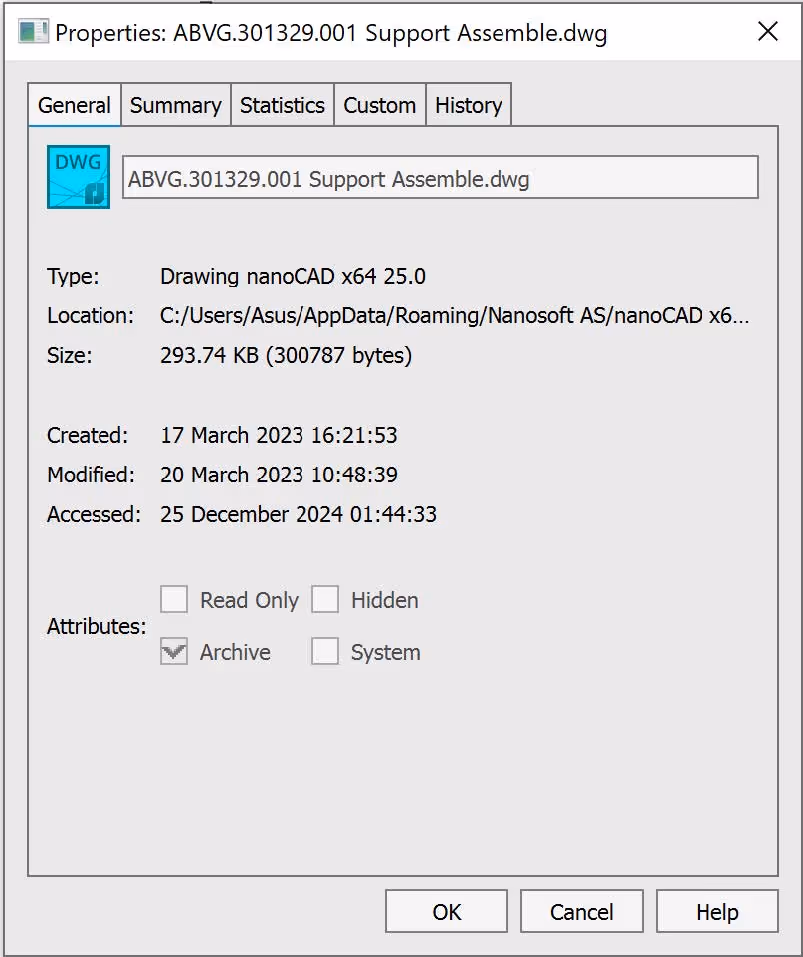

Se ha actualizado el diálogo Propiedades del Dibujo (DWGPROPS). Se ha añadido la posibilidad de cambiar el tamaño del cuadro de diálogo, guardar el ancho de las columnas de la tabla de propiedades del usuario y se ha mejorado el componente visual.

Diálogo de Propiedades del Dibujo

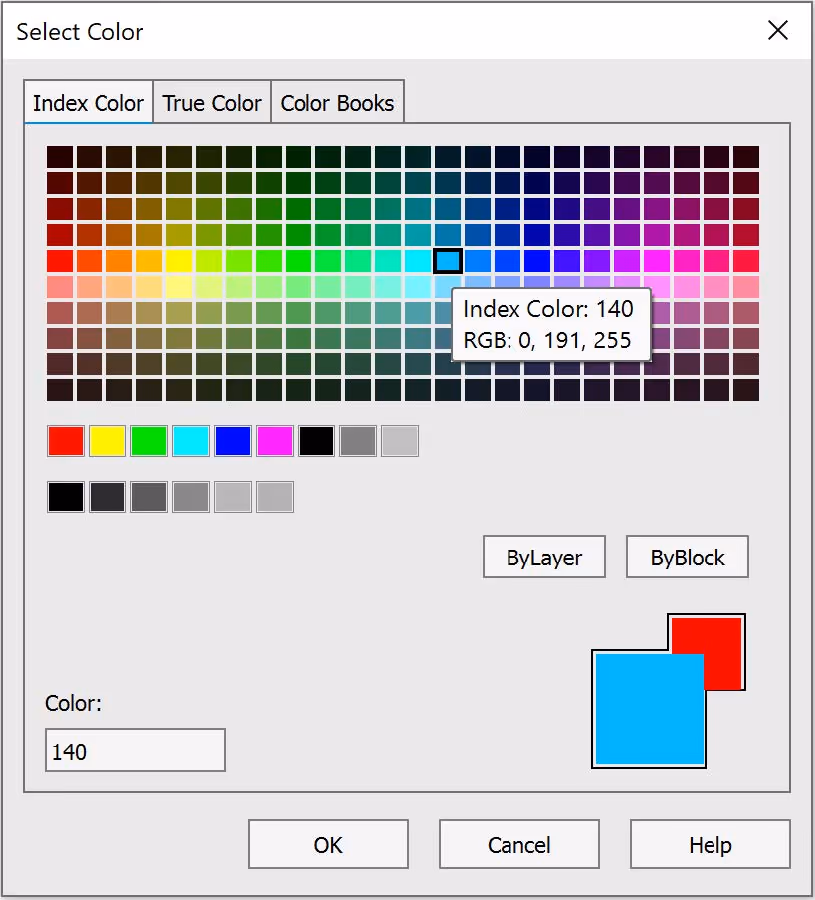

Se ha actualizado el diálogo Seleccionar Color (COLOR). Se ha configurado la función de guardar la posición del diálogo en la pantalla. Se han añadido opciones para especificar un color mediante una muestra de cualquier punto de la pantalla (con un cuentagotas) y en el modelo de color HSV. Se ha implementado la posibilidad de cambiar el número de color en la pestaña Color Verdadero usando las flechas del teclado.

Diálogo de Seleccionar Color

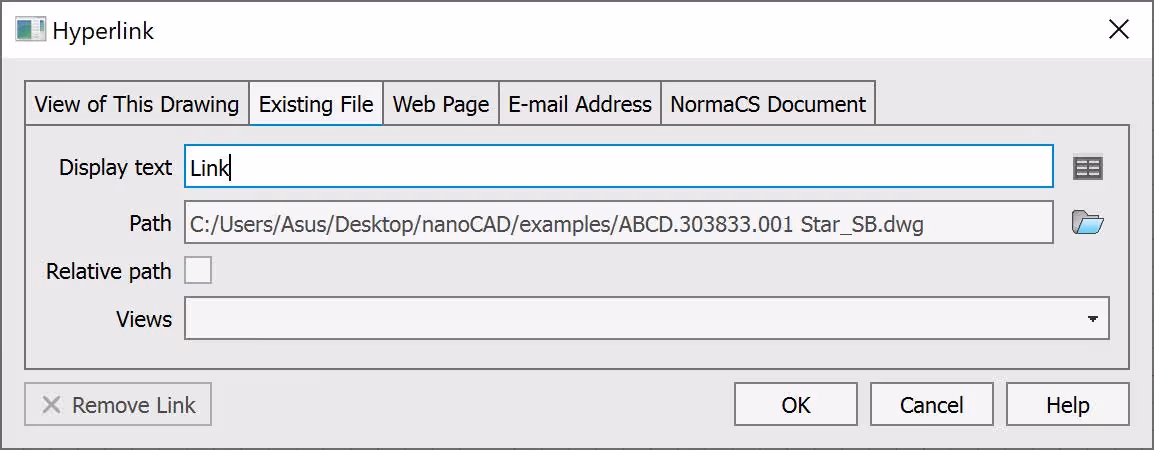

Se ha revisado el diálogo Hipervínculo (HYPERLINK).

Hipervínculo

Se ha actualizado el diálogo Seleccionar Bloque de Flecha Personalizado.

Bloque de Flecha Personalizado

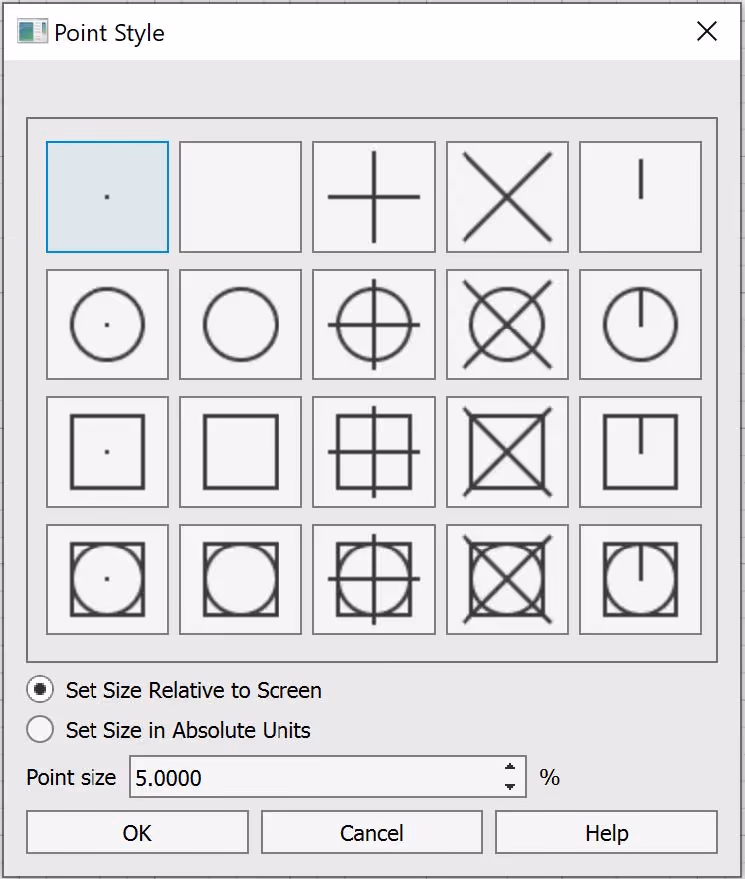

Se ha actualizado el diálogo Estilo de Punto.

Diálogo de Estilo de Punto

Otras Novedades

Se ha añadido un nuevo comando Reemplazar Bloque por Otro Bloque (BLOCKREPLACE), que permite reemplazar todos los bloques seleccionados por un bloque especificado. Los objetos a reemplazar pueden ser preseleccionados o especificados en respuesta a una solicitud de la línea de comandos.

Se ha añadido una nueva variable de sistema OFFSETGAPTYPE, que determina el tipo de esquinas externas al construir un desfase de polilínea (OFFSET):

  • OFFSETGAPTYPE = 0 (valor por defecto) – las líneas de desfase se extienden para formar una esquina;
  • OFFSETGAPTYPE = 1 – en las intersecciones de las líneas de desfase, se construye un empalme con un radio igual a la distancia de desfase;
  • OFFSETGAPTYPE = 2 – en las intersecciones de las líneas de desfase, se construye un chaflán, la distancia perpendicular de cada chaflán al vértice correspondiente en el objeto original es igual a la distancia de desfase.
Ejemplo de variable OFFSETGAPTYPE

Se ha añadido el forzado de cursor a Intersección para los puntos de autointersección de splines (SPLINE).

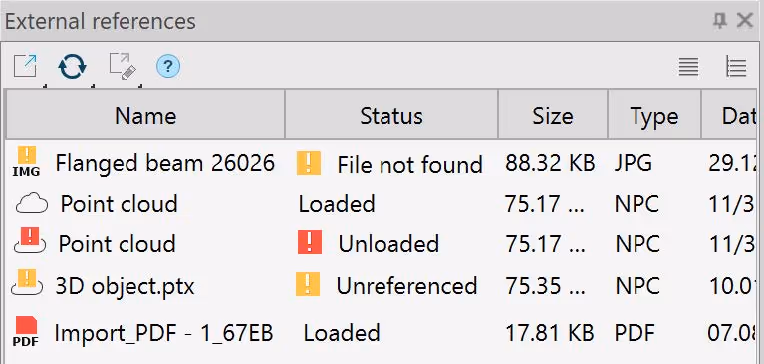

En la barra de herramientas Referencias externas (EXTERNALREFERENCES), para una interacción más conveniente con la interfaz, se han añadido los siguientes iconos de estado de referencia externa: Archivo no encontrado, Descargado, No referenciado.

Archivo no encontrado, Descargado, No referenciado

Se ha añadido la posibilidad de cambiar la Transparencia (TRANSPARENCY) del fondo de las imágenes ráster en formato TIF (TIFF).

Se ha añadido el nuevo comando Enviar por Correo Electrónico (ETRANSMITDWG) al botón de nanoCAD. El comando genera un archivo EML para enviar el dibujo actual por correo electrónico.

Se han añadido consejos informativos para los botones en el diálogo Formación de un paquete de archivos (ETRANSMIT), y para los iconos de parámetros de capa en la barra de herramientas Capas (LAYERSQUICK).

Se ha añadido la posibilidad de abrir/ocultar simultáneamente todos los grupos de propiedades en la barra de herramientas Propiedades (INSPECTOR). Para hacer esto, haz clic en el botón `+` o `-` en la línea del nombre de cualquier grupo mientras mantienes presionada la tecla SHIFT.

Se ha cambiado el método de edición de cotas haciendo doble clic. Ahora, cuando la opción Dimensiones está deshabilitada (en el diálogo Configuración de nanoCAD (PARAMS), pestaña Opciones Principales, sección Editar – Por doble clic), se llama al comando para editar texto multilínea (MTEDIT).

cambiado el método de edición de cotas haciendo doble clic

Se han corregido las redacciones de los mensajes de advertencia sobre un gran número de referencias externas (XREF).

Se han corregido las descripciones de las subsecciones de la sección de configuración del Sistema del diálogo Opciones (OPTIONS), aclarando las posibilidades de que los cambios surtan efecto.

Opciones (OPTIONS)

Se ha añadido el elemento Guardar Trazado como… (LAYOUTTOTEMPLATE) al menú contextual de las pestañas Modelo y Trazado.

Se ha bloqueado el cambio del modo de Líneas Múltiples al editar un atributo multilínea en el Administrador de Atributos de Bloque (BATTMAN).

Se ha añadido la sección de cuadros de mensaje “No mostrar de nuevo” al diálogo Opciones (OPTIONS), donde puedes gestionar la visualización de algunas advertencias.

Se ha optimizado la presentación visual de la información, los mensajes de advertencia y de error.

Se ha optimizado el comportamiento del programa al asignar color y cobertura (COVERINGBROWSER). Ahora puedes asignar color o cobertura solo a todo el sólido o su cara, pero no a un vértice o borde, sobre lo cual se ha añadido un mensaje de advertencia.

Correcciones de nanoCAD

Errores que Causaban el Cierre del Programa

  • Se ha corregido el bloqueo del programa al seleccionar un objeto WIPEOUT mientras se ejecutaba el comando LIST.
  • Se ha corregido el error que causaba que el programa se bloqueara al abrir un archivo que contenía un bloque con una dispersión de coordenadas z.
  • Se ha corregido el error que causaba que el programa se congelara y bloqueara al copiar el formato de lista numerada en texto multilínea (MTEXT).
  • Se ha corregido el bloqueo que ocurría al añadir álbumes de color personalizados (*.acb) que contenían más de 10 colores en una sección.
  • Se ha corregido el bloqueo del programa al cambiar el espacio de trabajo (modelo/layout) mientras se ejecutaban comandos.
  • Se ha corregido el bloqueo del programa al actualizar la barra de herramientas de Capas (LAYERSQUICK) al añadir una nueva capa.
  • Se ha corregido el error que causaba que el programa se colgara al cambiar entre layouts en un archivo de usuario.
  • Se han corregido los errores que causaban que el programa se colgara en archivos de usuario al cambiar entre el espacio modelo y el espacio papel.
  • Se ha corregido el error que causaba que el programa se congelara y bloqueara al autoguardar un dibujo personalizado.
  • Se ha eliminado el congelamiento del programa al copiar elementos al portapapeles de objetos en archivos personalizados.
  • Se ha eliminado el bloqueo del programa al configurar la Barra de estado en la interfaz de usuario Personalizar (INTERFACE).
  • Se ha corregido el bloqueo del programa al iniciar la edición de texto (MTEXT) en una capa bloqueada a través de la barra de herramientas Propiedades (INSPECTOR).
  • Se ha corregido el error que causaba que el programa se colgara al trabajar con el forzado de cursor a Intersección en splines y elipses en archivos de usuario.
  • Se ha corregido el cuelgue del programa al añadir sombreado (HATCH) en objetos de usuario (elipses, arcos, splines) usando el método Añadir: Designar puntos.
  • Se ha corregido el bloqueo del programa que ocurría al copiar multilíneas (MLEADER) con bloques y cambiar su ubicación Punto de inserción.

Correcciones de Trazado

  • Se ha corregido el error que causaba el desplazamiento y cambio de escala de los objetos del dibujo al imprimir (PLOT) usando los trazadores internos DWF/DWFx.
  • Se ha corregido el error por el cual solo se imprimía la última hoja al trazar por lotes (PUBLISH) a un archivo de varias hojas usando los trazadores internos DWF/DWFx.
  • Se ha corregido el error por el cual la ventana de Trazado no se cerraba después de trazar desde la ventana de Vista Previa.
  • Se ha corregido el error por el cual los rásteres bitonales no se imprimían (PLOT) en el trazador ráster interno cuando se seleccionaba el tipo de ráster Indexado.
  • Se ha corregido el error por el cual los rásteres del formato *.ecw creados por el trazador ráster interno no se imprimían (PLOT).
  • Se ha corregido el funcionamiento del botón para cambiar de espacio de trabajo durante el trazado (PLOT).
  • Se ha corregido el error, donde el centrado del trazado (PLOT) no se detectaba para documentos creados en aplicaciones de terceros.
  • Se ha corregido el error, donde el contenido de las ventanas gráficas (VIEWPORTS) no se mostraba al imprimir (PLOT) a través del Trazador PDF Interno si había un gran número de ventanas gráficas.
  • Se ha mejorado la impresión (PLOT) de múltiples áreas usando el Trazador DWF Interno. Ahora, al insertar archivos DWF de varias páginas, se insertan todas las hojas.
  • Se ha corregido el error, donde el número 5 aparecía tachado al imprimir (PLOT).
  • Se ha corregido el error, donde las luces y sombras configuradas en el modelo no se trazaban.

Correcciones en el Trabajo con Documentos

  • Se ha corregido el error por el cual no se creaba un nuevo documento (NEW) debido a una plantilla faltante. Ahora, si falta una plantilla o la ruta a la plantilla se especifica incorrectamente en las Opciones (OPTIONS), se muestra un mensaje de advertencia y se crea un documento sin plantilla.
  • Se ha corregido el error por el cual, al seleccionar una plantilla, los campos Asunto y Comentarios no se mostraban en el diálogo Seleccionar Plantilla.
  • Se ha corregido el error por el cual se creaba un nuevo documento al hacer clic en el botón Cancelar en el diálogo Seleccionar plantilla.
  • Se ha corregido el error por el cual solo se usaba un color de fondo blanco al guardar un área de dibujo en ráster (RASTEROUT).
  • Se ha corregido el error que impedía la exportación al formato *.dae.
  • Se han corregido los errores que ocurrían al importar archivos personalizados en formato *.dgn.
  • Se ha corregido el error de exportar un layout a un modelo (EXPORTLAYOUT) para archivos creados en Plant 3D.

Correcciones en el Trabajo con Capas

  • Se ha corregido el error por el cual aparecía un mensaje de advertencia sobre cambiar el nombre al seleccionar la capa 0 en la barra de herramientas de Capas (LAYERSQUICK).
  • Se ha optimizado el trabajo de la Configuración de Capas en la barra de herramientas de Capas (LAYERSQUICK). Ahora, al configurar la opción Indicar capas en uso, no es necesario actualizar la barra de herramientas.
  • Se ha corregido el error por el cual una capa no seleccionada se eliminaba en una vista de árbol en la barra de herramientas de Capas (LAYERSQUICK).
  • Se ha corregido el error por el cual un color de los archivos de libro de colores se reemplazaba por un valor RGB en el administrador de Capas (LAYERSQUICK).
  • Se ha corregido el error por el cual la visibilidad de las capas en un dibujo se desactivaba al trabajar con el Traductor de Capas (LAYTRANS).
  • Se ha corregido el error por el cual las primeras filas en la tabla de Mapeos de Traducción de Capas y en Traducir desde se seleccionaban por defecto en el Traductor de Capas (LAYTRANS).
  • Se ha corregido el error por el cual la visibilidad de las capas no se activaba después de la conversión en el Traductor de Capas (LAYTRANS).

Correcciones en el Trabajo con Tablas

  • Se ha corregido el error por el cual había errores en la visualización del texto en una tabla (TABLE) insertada en un dibujo como una referencia externa (ATTACH).
  • Se ha corregido el error por el cual las acciones con objetos en un dibujo que contenía tablas vacías (sin filas y columnas) se bloqueaban.
  • Se ha corregido el error de guardar dibujos que contenían tablas .dwg (DTABLE) con un salto.

Correcciones de Errores de Escalado

  • Se ha corregido el error por el cual escalar texto multilínea (MTEXT) no cambiaba la altura personalizada.
  • Se ha añadido un mensaje de advertencia al especificar un nombre de escala (SCALELISTEDIT) que consiste en espacios.
  • Se ha corregido el error, debido al cual un campo (FIELD) de un atributo de bloque (ATT, BLOCK) se convertía en texto después de cambiar la escala de caracteres.
  • Se ha corregido el error, debido al cual al reiniciar las escalas al abrir un archivo, la lista de escalas métricas se reemplazaba por una lista de escalas en pulgadas.
  • Se ha corregido el error que causaba que apareciera un mensaje sobre una entrada incorrecta en la línea de comandos al establecer la escala de la ventana gráfica seleccionada en un espacio papel.

Otras Correcciones

  • Se han solucionado los problemas que causaban ralentizaciones en el área gráfica de un dibujo.
  • Se ha mejorado el trabajo del comando Quebrar Vectores (BREAK) para un rectángulo al especificar el mismo punto. Ahora, cuando los puntos coinciden, el comando funciona de manera similar al comando Quebrar Vectores en un Punto (VCBREAKATPOINTCMD).
  • Se ha corregido el error en los mensajes de advertencia al especificar un hueco máximo en el contorno mayor que el aceptable en el modo sin diálogo del comando Hatch (-HATCH) y al cambiar el valor de la variable de sistema HPGAPTOL a través de la línea de comandos.
  • Se ha añadido un mensaje de advertencia al especificar un nombre de atributo con un espacio a través del Administrador de Atributos de Bloque (BATTMAN).
  • Se han añadido mensajes de advertencia sobre la imposibilidad de eliminar y renombrar ciertos tipos de línea en el diálogo Administrador de Tipos de Línea (LINETYPE).
  • Se han corregido los errores por los cuales se mostraban copias "extra" de matrices en la pantalla al copiar/editar una matriz polar (ARRAYPOLAR) o una matriz de ruta (ARRAYPATH).
  • Se ha corregido el error por el cual se imponía una restricción extra en un círculo al formar una matriz (ARRAYRECT, ARRAYPOLAR) en un boceto (PSADD).
  • Se han añadido mensajes de advertencia al renombrar una ventana gráfica a un nombre vacío o cuando los nombres coinciden en el diálogo Viewports (VIEWPORTS). Además, se ha añadido una comprobación automática del nombre de la ventana gráfica para espacios al principio o al final del nombre, ahora los espacios "extra" se eliminan.
  • Se ha corregido el error por el cual un clip desactivado (UNDERLAYCLIP) de la capa subyacente (UATTACH) no se eliminaba.
  • Se ha corregido el error por el cual los pinzamientos de objetos se mostraban después de bloquear su capa a través del Explorador de Dibujo (DRAWINGEXPLORER) y no se mostraban después de desbloquearla.
  • Se han corregido las indicaciones en la línea de comandos para el comando LAYOUT al especificar nombres que contienen caracteres prohibidos.
  • Se ha añadido un mensaje de advertencia al especificar un nombre de archivo completo de más de 255 caracteres.
  • En el modo de edición de referencia (REFEDIT), los comandos para insertar una referencia externa (XATTACH), guardar todos los documentos abiertos (SAVEALL) y el procesamiento por lotes de archivos (BATCHPROCESS) están prohibidos.
  • Se ha corregido el error por el cual el Ancho de fragmentos anteriores de una polilínea (PLINE) cambiaba después de seleccionar la opción Deshacer.
  • Se ha corregido el error por el cual el texto a lo largo de un arco (ARCTEXT) no se creaba en el espacio papel.
  • Se ha corregido el error por el cual los grosores de línea no se tenían en cuenta al rasterizar objetos con los comandos FUSIONAR o DUPLICAR.
  • Se ha corregido el error por el cual el UCS no se tenía en cuenta al construir una multilínea (MLINE) en un modo de boceto.
  • Se ha corregido el error en la indicación de la línea de comandos para el comando Alinear la Ventana Gráfica (ALIGNSPACE).
  • -
  • Se ha corregido el error por el cual los forzados de cursor al objeto REGIÓN no funcionaban correctamente.
  • Se ha ajustado el trabajo del forzado de cursor (SNAP) a Desplazamiento.
  • Se ha corregido el error por el cual los últimos nodos de una polilínea (PLINE) y una polilínea 3D (3DPOLY) no se mostraban en la barra de Propiedades si el punto final coincidía con el primero.
  • Se ha corregido el funcionamiento del comando Rotar 3D (3DROTATE) al trabajar con matrices.
  • Se ha corregido el error en la visualización de las restricciones 3D en la barra de herramientas de Historial 3D que ocurría al actualizar las referencias.
  • Se han corregido los errores de visualización al aplicar un prisma delimitador (MCLIP) a un sólido roscado en nubes de puntos.
  • Se ha mejorado la visualización al editar sólidos 3D usando pinzamientos. Ahora, al editar, la transparencia del objeto es del 30%, lo que te permite rastrear objetos ubicados detrás de la geometría original.
  • Se han añadido pinzamientos de cambio de altura y la propiedad Altura para sólidos 3D obtenidos como resultado de una Extrusión (EXTRUDE) de un contorno cerrado de un elemento (círculo, elipse, polilínea, etc.) o un contorno con contornos internos.
  • Se ha corregido el error en el modelado al arrastrar un círculo a lo largo de una trayectoria (SWEEP) si la trayectoria es una polilínea.
  • Se ha corregido el error por el cual el marcador de habitación (SPROOM) se creaba rotado si el UCS actual está rotado en relación con el WCS. Ahora el marcador está orientado en relación con el WCS.
  • Se ha corregido el error que causaba que el texto anotativo se volviera invisible al copiar y pegar.
  • Se ha corregido el comportamiento del programa al crear y editar texto formateado usando las combinaciones %%U, %%O, %%K. Ahora un espacio no causa cambio de formato.
  • Se ha corregido el error que causaba que la opción Medio del comando Justificar Texto (TJUST) funcionara como Centro.
  • Se ha corregido el error por el cual la numeración de listas no funcionaba en Texto Multilínea (MTEXT).
  • Se ha corregido el comportamiento de los parámetros Arriba y abajo y Hacia atrás en la barra de herramientas Estilos de Texto (TEXTPROPSCMD). Los parámetros ya no afectan a los objetos de texto multilínea (MTEXT) y solo son aplicables a textos de una sola línea (TEXT).
  • Se ha corregido el error que causaba espacios extra al introducir caracteres usando atajos de teclado en textos multilínea (MTEXT).
  • Se han eliminado las diferencias en los resultados de crear listas en Texto Multilínea (MTEXT) con diferentes secuencias de acciones.
  • Se ha corregido el error por el cual aparecía el signo ^ al cambiar el texto de superíndice o subíndice a escritura normal en el Texto Multilínea (MTEXT).
  • Se ha corregido la operación sin diálogo del comando XATTACH, ahora el comando acepta la ruta del archivo como argumento.
  • Se ha corregido el valor de los tooltips de los comandos de usuario, ahora se muestra DispName.
  • Se ha corregido el error por el cual las imágenes ráster se mostraban incorrectamente al cambiar el parámetro de Desvanecimiento.
  • Se ha corregido el error por el cual los cambios en el archivo LISP no se aplicaban en la Carga de Aplicación (APPLOAD) con la opción Añadir a Historial.
  • Se ha corregido el error por el cual al construir un arco por inicio, fin y radio (ARCBYSTARTENDRADIUS), la entrada dinámica no procesaba valores de radio negativos.
  • Se ha cambiado la visualización de las propiedades de bloques dinámicos. Ahora, cuando la escala del bloque no es proporcional, la línea de cambio de visibilidad en la barra de Propiedades (INSPECTOR) está oculta.
  • Corregidos los errores por los cuales los pinzamientos de bloques dinámicos no funcionaban correctamente en los dibujos de los usuarios.
  • Corregida la visualización incorrecta de la rotación angular de los bloques dinámicos en la barra de Propiedades (INSPECTOR) en los archivos en uso.
  • Se ha excluido el uso de archivos de normas (STANDARDS) que no están en formato DWS, para lo cual se ha añadido un mensaje de advertencia: “El archivo no se añadió porque no es un archivo de normas”.
  • Se ha corregido el error por el cual los valores de un atributo multilínea no se podían editar dentro del editor de bloques (BEDIT).
  • Se ha optimizado la visualización de un atributo multilínea al editarlo a través de la barra de Propiedades (INSPECTOR).
  • Se ha corregido el error por el cual las propiedades de la capa (LAYERS) cambiaban al cambiar del espacio Modelo al Papel y viceversa.
  • Se ha corregido el error que reiniciaba la alineación de celda en una tabla "hija" (TABLE) después de rellenar datos en la tabla "padre" con un marcador de relleno.
  • Se ha corregido el error que causaba que el color de fondo del sombreado desapareciera después de editar el sombreado (HATCHEDIT).
  • Se ha corregido el error por el cual era imposible eliminar una capa congelada o desactivada en la barra de herramientas del Explorador de Dibujo (DRAWINGEXPLORER).
  • Se ha corregido el error por el cual no se creaba un archivo al exportar un layout a un modelo (EXPORTLAYOUT) si la capa actual de la ventana gráfica está congelada en esta ventana gráfica.
  • Se ha corregido el error por el cual algunos objetos permanecían en sus coordenadas originales al exportar un layout a un modelo (EXPORTLAYOUT).
  • Se han corregido los errores que ocurrían al crear y editar hélices (HELIX).
  • Se ha corregido el error por el cual el texto de la Directriz (LEADER) en el papel no se copiaba (COPY).
  • Se han corregido los errores en la visualización de una polilínea (PLINE) con diferentes anchos de segmento, tipo de línea discontinua y la opción de generación de Tipo de Línea habilitada en la barra de Propiedades (INSPECTOR).
  • Se han corregido los errores en la sincronización de atributos de referencias de bloque (ATTSYNC).
  • Se ha corregido el error por el cual los parámetros de visibilidad de la capa cambiaban después de editar bloques (BLOCK).
  • Se ha corregido el error por el cual el comando Descomponer Atributos en Texto (BURST) no funcionaba si los atributos estaban en modo Oculto.
  • Se ha corregido el error por el cual aparecían mensajes sobre una importación fallida para la segunda y subsiguientes páginas en Importar PDF (PDFIMPORT).
  • Se ha corregido el error por el cual un bloque del Administrador de Paletas de Herramientas (TOOLPALETTES) no se insertaba si un bloque con el error “Archivo original no encontrado...” se había insertado previamente en el documento.
  • Se ha corregido la indicación de la línea de comandos al especificar el nombre de un grupo existente para un grupo que se está creando (GROUP).
  • Se ha corregido el error por el cual un nuevo nombre de grupo no se mostraba al renombrarlo usando el botón Renombrar en el diálogo de Agrupación de Objetos (CLASSICGROUP).
  • Se ha corregido el comportamiento del diálogo de Agrupación de Objetos (CLASSICGROUP) al crear un nuevo grupo. Ahora, después de hacer clic en el botón Nuevo, se solicita seleccionar objetos para un nuevo grupo y no se crea una copia del grupo existente.
  • Se ha corregido el error por el cual un grupo después de renombrarse permanecía sin nombre y no se mostraba en el diálogo de Agrupación de Objetos (CLASSICGROUP) sin la casilla marcada Incluir sin nombre.
  • Se ha corregido el error por el cual se mostraba un mensaje de advertencia sobre un nombre o número de color no válido en el cuadro de diálogo Seleccionar color (COLOR) al especificar un color Por Capa en el Navegador de Coberturas (COVERINGBROWSER).
  • Se ha corregido el error por el cual las teclas de acceso rápido (CTRL + C, CTRL + A, CTRL + X, CTRL + V) no funcionaban en las barras de herramientas del Explorador de archivos (FILEEXPLORER) y del Navegador de Coberturas (COVERINGBROWSER).
  • Se han corregido los errores con el zoom automático a un clip de referencia externa (XREF) cuando se seleccionaba el modo Habilitar zoom y selección en la barra de herramientas del Explorador de Dibujo (DRAWINGEXPLORER).
  • Se ha corregido el error por el cual el resaltado de referencias externas no se reiniciaba al cerrar la barra de herramientas de Referencias Externas (XREF).
  • Se ha corregido el error por el cual las coberturas de archivos en formato DAE no se exportaban completamente (EXPORT).
  • Se ha corregido el error por el cual un alias de comando no funcionaba si coincidía con el nombre del comando.
  • Se ha corregido el error por el cual el resaltado de la hoja no se guardaba cuando se movía usando los comandos del menú contextual Arriba y Abajo en el árbol de la pestaña Lista de Planos del Conjunto de Planos (SHEETSET).

Módulo 3D

Se ha implementado la capacidad de construir una Pseudo Sección (VIEWSECTION) utilizando la tecnología de prisma. Puedes cambiar el método para construir una sección utilizando el comando LIVESECTIONMODE.

Se ha mejorado la opción para establecer capas para sólidos 3D no paramétricos. Ahora, al establecer la capa Actual en la pestaña 3D de la Configuración de Diseño (PARAMS) y seleccionar la capa deseada como la actual para la geometría 2D, el sólido 3D creado se ubica en la misma capa.

Ahora las texturas se guardan en el modelo al convertir una Malla a sólidos 3D utilizando el comando Convertir a Sólido (CONVTOSOLID).

Modelado Directo (Direct Modeling)

Se han implementado nuevas características para el modo de Modelado Directo (3DDRAFTINGMODE1). Se han ampliado las posibilidades de extrusión de caras: selección más flexible de contornos, así como elementos que limitan la extrusión para la alineación de caras.

Se ha añadido la posibilidad de cambiar los colores de las caras de sólidos 3D seleccionadas individualmente a través de la barra de Propiedades (INSPECTOR).

Se han añadido posibilidades para editar superficies obtenidas en el modo Superficie del comando Extruir (EXTRUDE) y Regiones (REGION): se define el UCS dinámico para una cara-superficie, y el comando EmpujarTirar (PRESSPULL) se aplica a las superficies especificadas.

Módulo Mechanica

Caracteres Incompresibles

Los caracteres especiales para designar soldaduras, tolerancias de forma y ubicación, rotación e inversión de vistas están diseñados para no verse afectados por la inclinación o la compresión de la fuente. Es decir, con cualquier inclinación y compresión de la fuente, la geometría de estos caracteres especiales permanece sin cambios.

Caracteres incompresibles en Mechanica

Espacio entre el Valor y la Tolerancia de la Cota

Para corregir las deficiencias del texto dwg, en el que es imposible hacer correctamente la inclinación de las fracciones en las cotas, se ha añadido un espacio entre el valor y la tolerancia de la cota. El espacio se añade automáticamente solo si se cumplen las siguientes condiciones:

  • la tolerancia de la cota no es simétrica;
  • la tolerancia superior no es cero;
  • el método de visualización de la tolerancia incluye la cota nominal, y las desviaciones superior e inferior.
Espacio en la tolerancia de cota en Mechanica

Salida de Especificación Embebida en Varias Columnas

Para la especificación embebida en el dibujo, se ha implementado la salida de datos en varias columnas. En la configuración de la especificación, en la pestaña de la tabla, se encuentra el ajuste Límite de Filas, que te permite establecer el número máximo de filas para cada columna con datos de la especificación embebida en el dibujo.

Salida de especificación en varias columnas

Módulo Construction

Se ha implementado la conversión masiva de Tablas .dwg (DTABLE) a tablas de nanoCAD (TABLE).

Para la importación de modelos IFC, se ha creado la posibilidad de re-importar IFC, independientemente de la suma de hash, con la eliminación automática del archivo MBD existente de la caché. Y dependiendo de la versión de importación, puedes solicitar la disponibilidad de la verificación del modelo y el filtrado de las verificaciones disponibles.

El número de líneas de directriz está disponible en las propiedades de todas las directrices y se muestran las coordenadas de los objetos de diseño.

Se ha optimizado el panel BCF.

Se ha implementado la construcción de habitaciones, marcadores de habitación y valores de área en el UCS.

Nubes de puntos

Cambios en la Composición de los Comandos

Los comandos para trabajar con Bases de Datos se han movido al nuevo módulo de Almacenamiento (Storage) de la aplicación vertical de Nubes de Puntos.

Gestor de Proyectos

Se han corregido los errores en el Gestor de Proyectos (NPC_PROJECT_MANAGER):

  • congelamiento durante la importación;
  • bloqueo resultante del cambio de nombre de un bloque;
  • desplazamiento de la línea de vuelo.

Se ha mejorado la importación de nubes de puntos en formato RCS.

Se ha corregido el bloqueo al cerrar el programa después de importar una nube.

Se ha mejorado el panel de conexión a la base de datos (han aparecido comprobaciones de parámetros, registro de conexión, modo de conexión a la BD por defecto, etc.).

Panel de conexión a la base de datos de Nubes de Puntos Panel de conexión a la base de datos de Nubes de Puntos

El formato para el almacenamiento del tiempo de levantamiento de puntos (antes era tiempo GPS, ahora es semana GPS).

Se han añadido los comandos DB_UNDO/DB_REDO (herramienta semiautomática para deshacer en la nube).

Se ha añadido la variable de sistema POINTCLOUDSECTIONUCS, que te permite gestionar la especificación del UCS al realizar secciones en la nube.

Se han añadido vocabularios de índice para todos los atributos en el núcleo de almacenamiento de la nube. Todos los vocabularios de índice se muestran en el diálogo de Información de la Nube de Puntos (NPC_INFO).

Se ha rediseñado el procedimiento para construir niveles de detalle de la nube con el fin de mejorar la percepción visual de la transición de un nivel de detalle a otro.

Se ha solucionado el problema de la importación de archivos PTS con normales.

Se ha corregido la posibilidad de deshacer y rehacer la creación de áreas en la ventana de vista previa de la nube de puntos durante la importación.

Modo de Vista

El Modo de Vista (NPC_VIEWMODE) de las nubes de puntos ha cambiado por completo y ahora se presenta como una nueva barra que amplía las capacidades del antiguo diálogo.

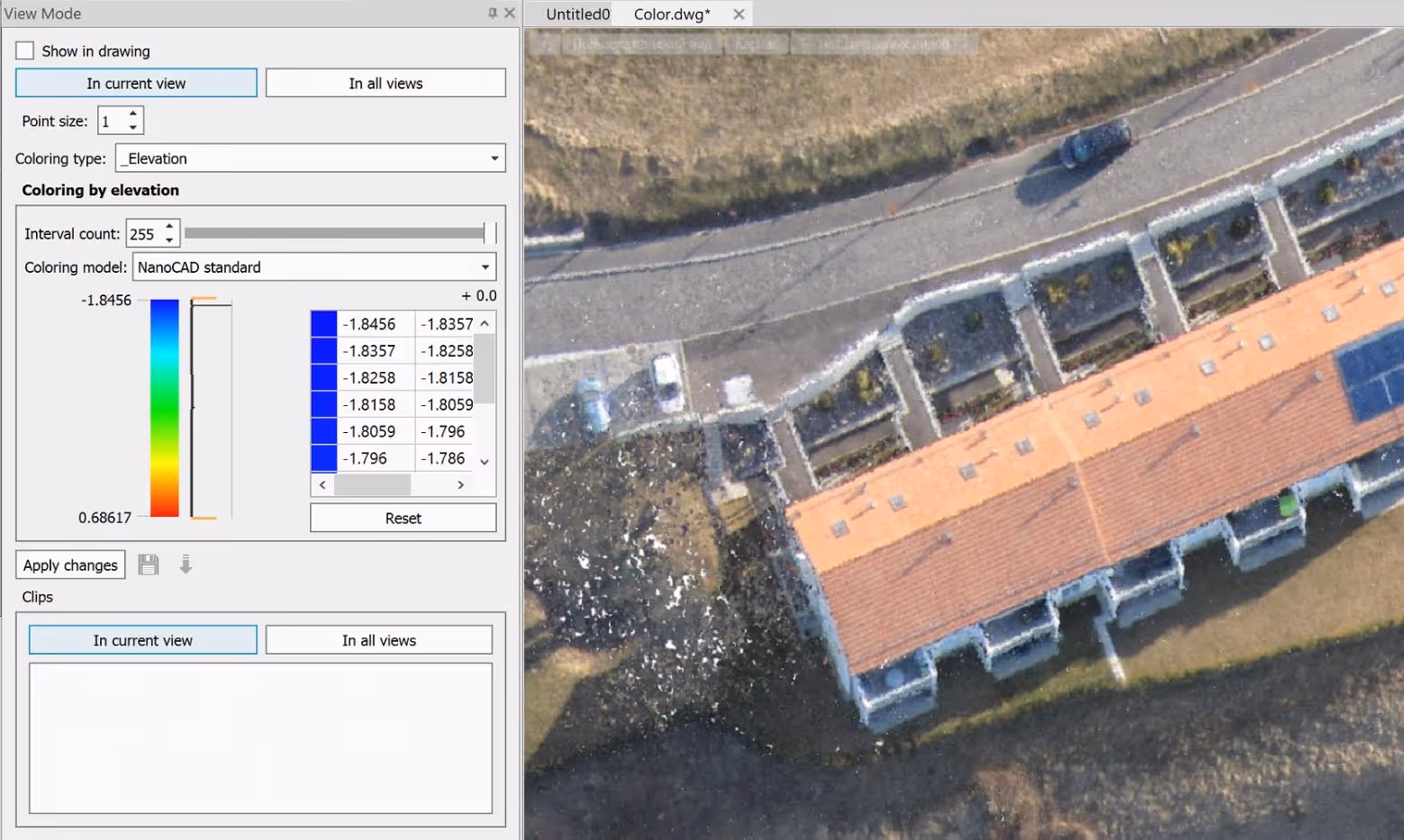

Nuevo Modo de Vista para Nubes de Puntos

Nuevas Opciones para Colorear Nubes de Puntos

Se ha añadido la posibilidad de crear búferes de coloreado independientes y desvinculados de la configuración básica de la nube. Esto permite usar un coloreado independiente en la vista previa y optimizar el trabajo con el color a través de procesos multihilo.

Nuevo Tipo de Metadatos – Dimensión Espacial

Se ha añadido un nuevo tipo de metadatos para nubes de puntos: la dimensión espacial (topológica, de correlación, fractal). Este tipo es compatible al guardar en la Base de Datos, para histogramas, coloreado, acceso a través de la API y estructuras de Metadatos.

Colorear Nubes de Puntos por Dimensión

Se ha implementado el coloreado de puntos basado en su dimensión espacial mediante interpolación por esquema de color. El mecanismo está integrado en la nueva barra de Modo de Vista, garantizando la visualización de datos mediante valores normalizados.

Vinculación de Clases de Nubes de Puntos a Capas

Se ha deshabilitado la posibilidad de vincular clases a capas. Ahora, al importar nubes de puntos, no se crean nuevas capas correspondientes a las clases y el campo Nota no se rellena. Tampoco es posible controlar la visibilidad de las clases de la nube de puntos a través del diálogo de Capas. Sin embargo, las clases se siguen gestionando usando el Modo de Vista.

Módulo Topoplan

Nuevos Comandos en el Módulo Topoplan

Nuevos comandos para convertir superficies:

  • NG_CONVERT_TO_SURFACETIN – Convierte una Malla, una Malla Poligonal y Caras 3D (objetos de nanoCAD) en una Superficie TIN (objeto Civil);
  • NG_CONVERT_FROM_SURFACETIN – Convierte una Superficie TIN (objeto Civil) en una Malla, una Malla Poligonal y Caras 3D (objetos de nanoCAD).

El nuevo comando Añadir Objetos de Dibujo (NG_MESH_ADD_OBJECTS) añade los siguientes tipos de objetos:

Añadir objetos de dibujo en Topoplan

Es posible guardar o reconstruir las aristas de los triángulos.

El nuevo comando Crear Líneas de Contorno desde Objetos (NG_MARK_AS_CONTOUR). Ahora las polilíneas y polilíneas 3D pueden marcarse como contornos, lo que permitirá colocarles etiquetas y líneas de máxima pendiente (bergstrings).

El nuevo comando Crear Puntos por Resección (NG_CREATE_POINT_BY_RESECTION). La primera versión del comando proporciona la posibilidad de crear un nuevo punto mediante resección angular geodésica inversa.

El nuevo comando Crear un Sistema de Coordenadas (NG_NEW_CRS) te permite establecer parámetros y configurar tu propio sistema de coordenadas, que puede ser utilizado posteriormente para el recálculo.

El nuevo comando Información Sobre Sistemas de Coordenadas (NG_CRS_INFO) muestra los parámetros de todos los sistemas de coordenadas en la base de datos del módulo Topoplan.

Proyectar Objetos sobre una Superficie

Se ha añadido la posibilidad de proyectar bloques dinámicos al comando NG_MESH_PROJECT_OBJECTS.

Taludes 3D

El comando NG_3D_SLOPE se ha complementado con la capacidad de construir taludes 3D utilizando polilíneas 3D.

Se han corregido los errores en la construcción de taludes 3D.

Líneas Estructurales a lo largo de un Talud 3D

Se ha añadido el comando NG_GET_STRUCTURAL_LINES_FROM_3D_SLOPE para crear polilíneas 3D a partir de objetos de talud 3D.

Añadir un Talud 3D a una Superficie

Se ha añadido el comando NG_MESH_ADD_3D_SLOPE para añadir Taludes 3D a una superficie.

Extraer el Límite de una Superficie

Se ha añadido el comando NG_MESH_GET_BOUNDARY para extraer límites internos y externos de las superficies. Los límites se crean como polilíneas 3D.

Extracción de límites de superficie en Topoplan

Geocalculadora

Una nueva barra de Geocalculadora (NG_GEOCALC) te permite realizar varios cálculos:

  • cálculo de parámetros de transformación;
  • cálculo de distancias y direcciones en un elipsoide y en un plano;
  • recálculo de coordenadas entre diferentes sistemas de coordenadas, incluso para archivos de texto cargados.

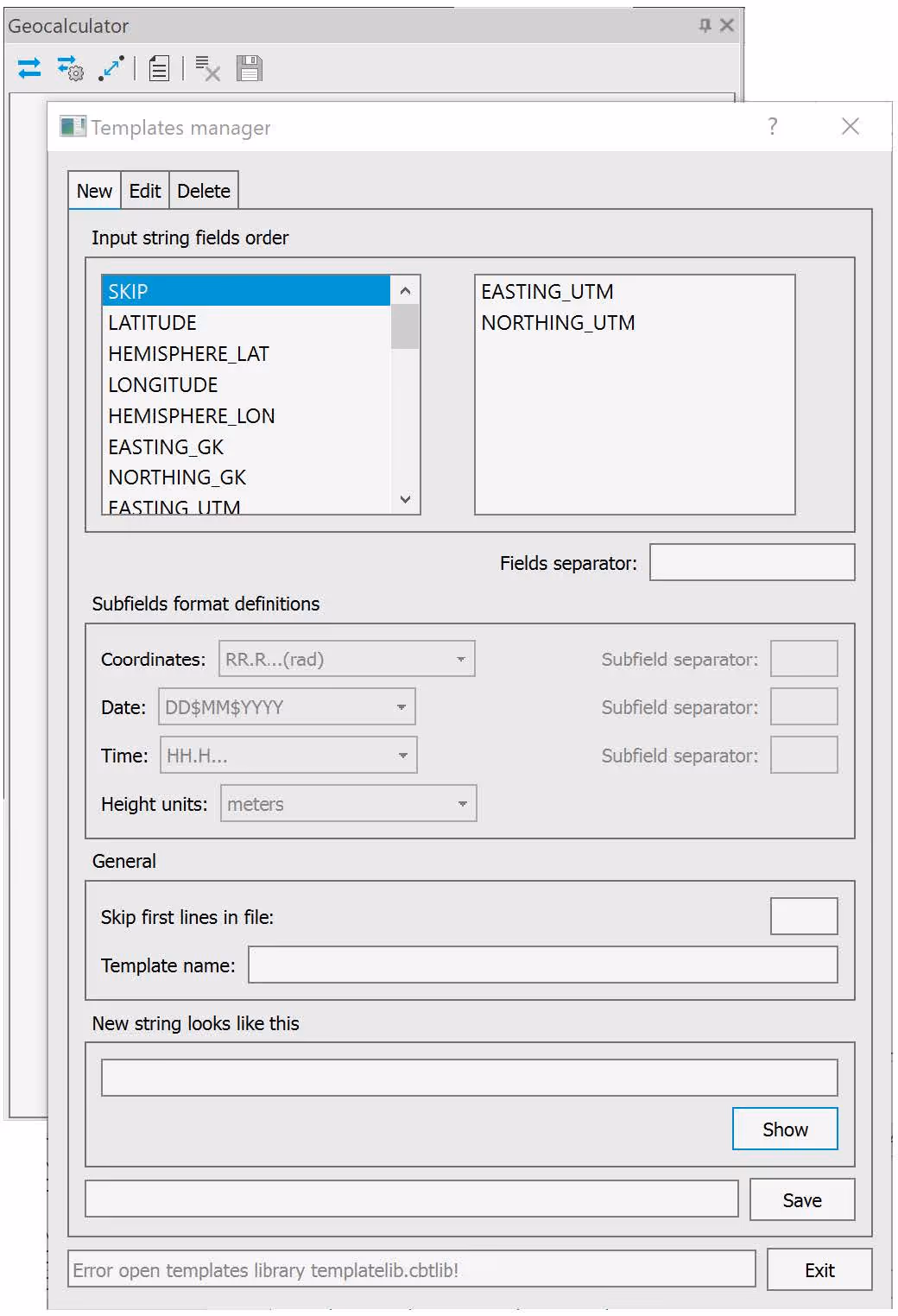

Interfaz de la Geocalculadora de Topoplan

Objetos de Ruta y Etiquetas de Ruta

Los objetos de Ruta y las etiquetas de Ruta ahora tienen pinzamientos que te permiten editar la geometría.

Edición de objetos de ruta con pinzamientos Edición de objetos de ruta con pinzamientos

Actualizaciones y Mejoras en el Módulo Topoplan

Se ha corregido el comando de construcción de taludes 3D (NG_3D_SLOPE), se ha mejorado la construcción de los trazos del talud en ángulos de rotación.

Se ha corregido el reemplazo de bloques desde el clasificador si previamente se habían seleccionado signos en el dibujo. Ahora es posible seleccionar opciones - Reemplazar o Dibujar un nuevo signo.

Se han mejorado los comandos para insertar etiquetas de curvas de nivel (NG_CREATE_CONTOUR_LABEL) y líneas de máxima pendiente (bergstrichs) (NG_CREATE_BERGSTRICH). Se ha añadido la posibilidad de colocarlos automáticamente a lo largo de una línea. Se ha añadido la posibilidad de seleccionar el estilo de texto y la altura para el comando de etiquetas de curvas de nivel. Se ha añadido la posibilidad de seleccionar un bloque para el comando de bergstrichs.

Se han añadido nuevos parámetros al comando Rellenar Agujeros de Malla (NG_MESH_SEAL_HOLES): la posibilidad de resaltar los huecos encontrados y rellenarlos automáticamente.

Signos no estándar para líneas de comunicación

Un nuevo bloque en el clasificador de signos Convencionales (NG_CLASSIFICATOR) para establecer signos no estándar para líneas de comunicación:

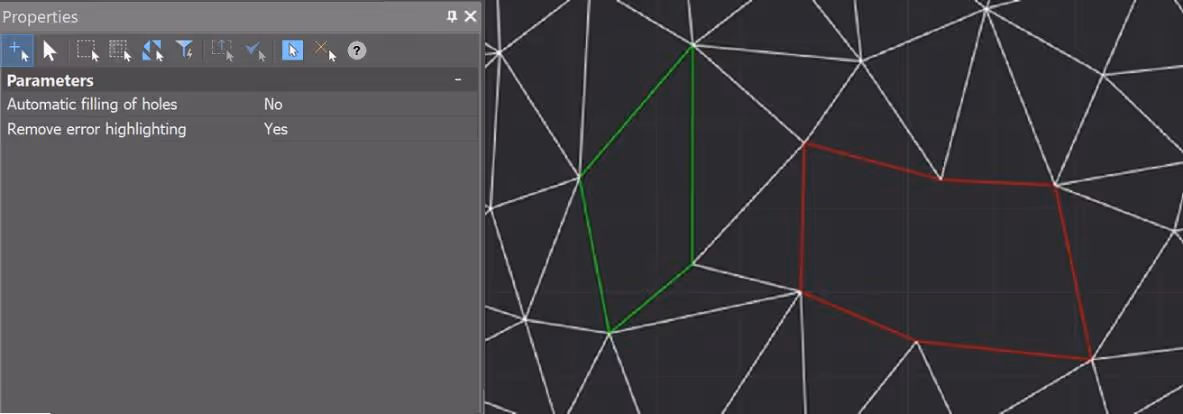

Signos no estándar para líneas de comunicación

Se ha añadido el resaltado de una cara y una arista al añadir un punto a una superficie (NG_MESH_VERTEX_ADD).

Se ha añadido la posibilidad de crear una capa con un nombre definido por el usuario al comando de creación de líneas de contorno (NG_CREATE_CONTOUR_LINE).

Se ha añadido una nueva opción a la herramienta de creación de geopuntos (NG_CREATE_POINTS) – creando bloques manualmente.

Se han corregido los errores en el comando para añadir líneas estructurales (NG_MESH_STRUCTURAL_CREATE). Se ha mejorado el modo para añadir múltiples objetos.

Se ha añadido una opción para crear puntos al principio y al final al comando para crear puntos por interpolación (NG_CREATE_POINTS_BY_INTERPOLATION).

Al dividir con el comando NG_EXPLODE_POINTCLOUD una nube de puntos de más de 100000 puntos, ahora es posible explotarla solo en objetos - puntos. Para nubes de menos de 100000 puntos, todavía es posible explotarla en geopuntos y bloques.

Se ha añadido la posibilidad de añadir nuevos puntos más allá del límite de la superficie a los comandos Añadir Punto (NG_MESH_VERTEX_ADD) y Añadir un Grupo de Puntos (NG_MESH_VERTEX_ADD_BY_POINTS).

Últimas entradas del blog
